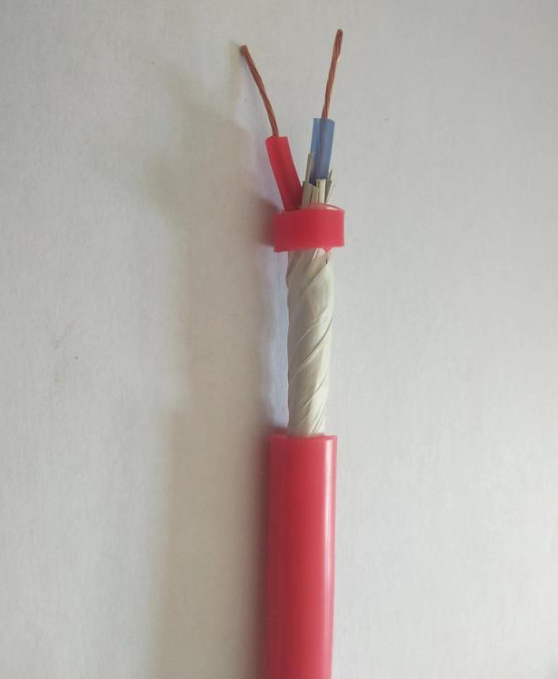

高温安装线AGRP2*1.0
- 电 话：18855017299,13637026879
- 邮 箱：823213582@qq.com
产品描述
一、产品特点及用途
高温安装线AGRP2*1.0具有使用温度范围广阔、耐油、耐磨、耐酸碱及各种化学试剂、耐老化、不燃烧等优异性能，可在高低温及各种恶劣环境中作电器、仪表、设备用电气连接。
由于氟塑料绝缘安装线外径小、重量轻、耐高温、耐振动、抗冲击、易安装等优点，产品可作为航空用电线包括飞机、卫星等飞行器上用的各种电线电缆。
硅橡胶绝缘安装线具有耐热、耐寒、防腐、柔软等特性，产品抗老化性能优越，使用寿命长，可在高低温等恶劣环境中作移动电器、仪表用电气连接。
二、产品执行标准高温安装线AGRP2*1.0:企业标准.
三、使用特性
1、交流额定电压：AF U0/U: 300/500V
2、***高工作温度：硅橡胶绝缘安装线不超过180℃；F46绝缘安装线不超过200℃；PFA绝缘安装线不超过260℃。
3、***低环境温度：-60℃
4、电线允许弯曲半径不小于电缆外径4倍。
四、基本型号及名称
型号 | 产品名称 | 正常使用温度℃ |
AF-200 | 镀银铜芯聚全氟乙丙烯绝缘安装线 | 200 |
AFP-200 | 镀银铜芯聚全氟乙丙烯绝缘屏蔽安装线 | 200 |
AFFP-200 | 镀银铜芯聚全氟乙丙烯绝缘和护套屏蔽安装线 | 200 |
AF-260 | 镀银铜芯可溶性聚四氟乙烯绝缘安装线 | 260 |
AFP-260 | 镀银铜芯可溶性聚四氟乙烯绝缘屏蔽安装线 | 260 |
AFFP-260 | 镀银铜芯可溶性聚四氟乙烯绝缘和护套屏蔽安装线 | 260 |
AF46 | (镀锡)铜芯F46绝缘安装线 | 200 |
AF46R | (镀锡)铜芯F46绝缘安装软线 | 200 |
AF46RP | (镀锡)铜芯F46绝缘屏蔽安装软线 | 200 |
AGR | (镀锡)铜芯硅橡胶绝缘安装线 | 180 |
AGRP | (镀锡)铜芯硅橡胶绝缘屏蔽安装线 | 180 |
五：代号名称和含义
代号 | 代号含义 |
A | 安装线、安装电缆 |
G | 硅橡胶 |
F、F46 | 聚全氟乙丙烯 |
P | 铜编织屏蔽 |
R | 多股绞合导体 |
200、260 | 耐温等级 |
六、主要技术指标
1、成品电缆导体(R类)直流电阻(符合GB/T3956规定)
标称截面 | 20℃直流电阻≤Ω/km | 标称截面 | 20℃直流电阻≤Ω/km | ||
镀锡/镀镍 | 镀银 | 镀锡 | 不镀锡 | ||
0.06 | 384 | 362 | 2.0 | 9.4 | 9.1 |
0.12 | 163 | 149 | 2.5 | 8.21 | 7.9 |
0.2 | 95 | 91.4 | 4 | 5.09 | 4.9 |
0.3 | 71.2 | 68.5 | 6 | 3.39 | 3.27 |
0.35 | 56.0 | 54.0 | 试验电压：0.06-0.3-1500V/5min | ||
0.5 | 40.1 | 38.6 | |||
0.75 | 26.7 | 25.7 | |||
1.0 | 20.0 | 19.3 | |||
1.5 | 13.7 | 13.2 | |||
2、20℃时绝缘电阻不小于10000MΩ·km。
