耐高温补偿导线KXHFF-2*1.5

耐高温补偿导线KXHFF-2*1.5耐高温补偿导线KXHFF-2*1.5适用于分度号为S、E、K、N、E、J和T型热电偶配用的补偿导线。一、耐高温补偿导线KXHFF-2*1.5执行标准采用企业标准

电话：18855017299,13637026879
邮箱：823213582@qq.com

产品描述

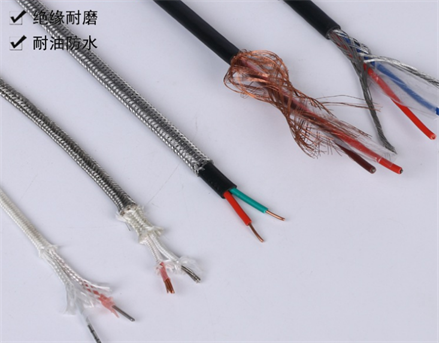

耐高温补偿导线KXHFF-2*1.5

耐高温补偿导线KXHFF-2*1.5适用于分度号为S、E、K、N、E、J和T型热电偶配用的补偿导线。

一、耐高温补偿导线KXHFF-2*1.5执行标准采用企业标准

二、高温补偿导线产品M称、型号如表1所示
表1

产品M称	补偿导线型号	所配用热电偶M称	所配用热电偶分度号
铜-铜镍0.6补偿导线	SC RC	铂铑10-铂热电偶铂铑13-铂热电偶	S R
铁-铜镍22补偿导线	KCA	镍铬-镍硅热电偶	K
铜-康铜补偿导线	KCB
镍铬10-镍硅3延长型导线	KX
铁-铜镍22补偿导线	NC	镍铬-镍硅热电偶	N
镍铬14硅-镍硅延长型导线	NX	镍铬-镍硅热电偶	N
镍铬10-铜硅45延长型导线	EX	镍铬-铜镍热电偶	E
铁-铜镍45延长型导线	JX	铁-铜镍热电偶	J
铜-铜镍45延长型导线	TX	铜-康铜热电偶	T

三、高温补偿导线使用条件环境温度：-60～275℃。

四、技术条件
1、当周围空气温度为15～35℃，相对温度不超过80%时，补偿导线成品的线芯间和线芯与屏蔽层间的J缘电阻每10米不小于5MΩ；
2、成品补偿导线经受交流50Hz、500V电压试验1分钟不击穿；
3、热电势允差如表2

型号	热电动势μV	200℃时
型号	热电动势	允差
SC或RC KCA或KCB KX NC NX EX JX TX	1440 8137 8137 5912 5912 13419 10777 9285	±60 ±100 ±100 ±100 ±100 ±120 ±140 ±90

五、电缆的型号规格及外径参考如表3

表3

型号	线芯材料	线芯型式	标称截面mm²	导体结构根/直径mm	成品电缆外径参考
KCHFF KCAHFF KXHFF NCHFF NXHFF EXHFF JXHFF TXHFF	补偿导线合金丝	单股线芯	0.2 0.5 1.0 1.5 2.5	1/0.52 1/0.8 1/1.13 1/1.37 1/1.76	1.6×2.4 2.1×3.2 2.1×3.2 2.7×4.7 3.5×5.9
KCHFF KCAHFF KXHFF NCHFF NXHFF EXHFF JXHFF TXHFF	补偿导线合金丝	多股线芯	0.2 0.5 1.0 1.5	7/0.2 7/0.3 7/0.43 7/0.52	1.7×2.6 2.2×3.4 2.9×4.6 3.1×5.2

具体型号规格：

型号	产品M称
ZR-KX-GsFV	氟塑料J缘阻燃PVC护套准确单股导体，K分度号热电偶用补偿导线
ZR-KX-GsFVR	氟塑料J缘阻燃PVC护套准确多股导体，K分度号热电偶用补偿软导线
ZR-KX-GsFVP	氟塑料J缘阻燃PVC护套准确单股导体铜丝编织屏蔽，K分度号热电偶用补偿电缆
ZR-KX-GsFVRP	氟塑料J缘阻燃PVC护套准确单多导体铜丝编织屏蔽，K分度号热电偶用补偿软电缆
ZR-KX-GsFPVP	氟塑料J缘阻燃PVC护套准确单股导体铜丝编织分屏、总屏，K分度号热电偶用补偿电缆
ZR-KX-GsFPVRP	氟塑料J缘阻燃PVC护套准确多股导体铜丝编织分屏、总屏，K分度号热电偶用补偿软电缆
ZR-KX-GsFVP_l	氟塑料J缘阻燃PVC护套准确单股导体铝塑复合带绕包屏蔽，K分度号热电偶用补偿电缆
ZR-KX-GsFVRP_l	氟塑料J缘阻燃PVC护套准确多股导体铝塑复合带绕包屏蔽，K分度号热电偶用补偿软电缆
ZR-KX-GsFP_lVP_l	氟塑料J缘阻燃PVC护套准确单股导体铝塑复合带绕包分屏总屏，K分度号热电偶用补偿电缆
ZR-KX-GsFP_lVRP_l	氟塑料J缘阻燃PVC护套准确多股导体铝塑复合带绕包分屏总屏，K分度号热电偶用补偿软电缆
ZR-KX-GsFVP₂	氟塑料J缘阻燃PVC护套准确单股导体铜塑复合带绕包屏蔽，K分度号热电偶用补偿电缆
ZR-KX-GsFVRP₂	氟塑料J缘阻燃PVC护套准确多股导体铜塑复合带绕包屏蔽，K分度号热电偶用补偿软电缆
ZR-KX-GsFP₂VP₂	氟塑料J缘阻燃PVC护套准确单股导体铜塑复合带绕包分屏、总屏，K分度号热电偶用补偿电缆
ZR-KX-GsFP₂VRP₂	氟塑料J缘阻燃PVC护套准确多导体铜塑复合带绕包分屏、总屏，K分度号热电偶用补偿软电缆
KX-HsFGP	氟塑料J缘硅橡胶护套准确单股导体铜丝编织屏蔽，K分度号热电偶用补偿电缆
KX-HsFGRP	氟塑料J缘硅橡胶护套准确多股导体铜丝编织屏蔽，K分度号热电偶用补偿软电缆
KX-HsFPGP	氟塑料J缘硅橡胶护套准确单股导体铜丝编织分屏总屏，K分度号热电偶用补偿电缆
KX-HsFPGRP	塑料J缘硅橡胶护套准确多股导体铜丝编织分屏总屏，K分度号热电偶用补偿软电缆
KX-INHsFGP	氟塑料J缘硅橡胶护套准确单股导体铜丝编织屏蔽，K分度号热电偶用补偿电缆
KX-INHsFGRP	氟塑料J缘硅橡胶护套准确多股导体铜丝编织屏蔽，K分度号热电偶用补偿软电缆
KX-INHsFPGP	氟塑料J缘硅橡胶护套准确单股导体铜丝编织分屏、总屏，K分度号热电偶用补偿电缆
KX-INHsFPGRP	氟塑料J缘硅橡胶护套准确多股导体铜丝编织分屏、总屏，K分度号热电偶用补偿软电缆
