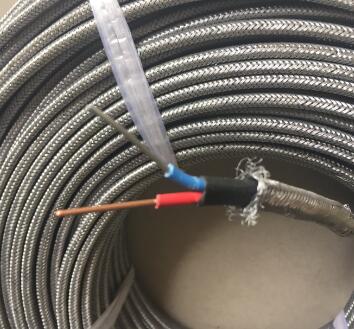

钨铼热电偶补偿导线WC5/26-2*1.5　

　一、概述

WC3/25 WC5/26钨铼热电偶补偿导线在一定温度范围内，与配用热电偶的电热特性相同的一对带有绝缘层与保护套的导线称为补偿导线。其作用是将热电偶的参考端延长到远离热源或环境温度较恒定处，与显示仪表联接构成测温系统。

WC3/25 WC5/26钨铼热电偶补偿导线的作用是来延伸热电极即移动热电偶的冷端与显示仪表联接构成的测温系统。补偿导线一般用在热电偶上，而热电偶补偿导线的绝缘层和护层根据环境的要求所选用的材料又不一样，护套材料有PVC，氟塑料，低烟低卤PVC及无碱玻璃丝几种，进口优质氟塑料可以耐温260℃，并采用整体连续挤出新工艺，使该产品具有优良的耐酸，碱、耐磨和不燃延之性能，可浸入油水中长期使用。

WC3/25 WC5/26钨铼热电偶补偿导线可以在—60～260℃，属于当代国内xj****水平。系列产品主要应用于各种测温装置上，补偿导线型号按产品的品种划分为　WC3/25、　WRe3-WRe25　、　WC5/26　、WRe5-WRe26　。热电偶补偿导线产品使用特性：补偿导线可以在-60～260℃环境下工作，是十分理想的自动化单元。已被广泛用于石油、化工、冶金、电力等部门的自动化测温仪表的单点或者多点连接。

二、WC3/25 WC5/26钨铼热电偶补偿导线产品标准

1、产品标准:　热电偶补偿导线：GB/T4989-94

执行热电偶补偿电缆：Q/320831SQL07-96

2、使用温度：耐热级：-65~ 200℃及-65~ 260℃两种

普通级：-40~ 70℃及-40~ 105℃两种

3、较小弯曲半径：补偿导线：不小于导线外8倍

补偿电缆：有铠装时不小于电缆外径的12倍，无铠装时不小于电缆外径6倍

三、型号及规格

四、使用分类及护层颜色
