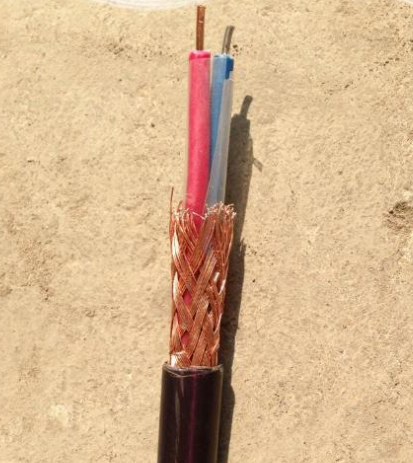

补偿导线-KC-VV-2*0.75
- 电 话：18855017299,13637026879
- 邮 箱：823213582@qq.com
产品描述
补偿导线-KC-VV-2*0.75使用特性：补偿导线-KC-VV-2*0.75可以在-60～260℃环境下工作，是十分理想的自动化单元。已被广泛用于石油、化工、冶金、电力等部门的自动化测温仪表的单点或者多点连接。
二、补偿导线-KC-VV-2*0.75产品标准:补偿导线-KC-VV-2*0.75执行：GB/T14864
1、工作温度：
a）耐热用：***高200℃和260℃两种。
b）一般用：***高70℃和105℃两种。
2、***低环境温度：
a）氟塑料绝缘和护套线缆：固定敷设- 60℃，非固定敷设-20℃。
b）聚氯乙烯绝缘和护套线缆：固定敷 设-40℃，非固定敷设-15℃。
3、允许弯曲半径：
a）有铜带屏蔽的补偿电缆，应不小于电缆外径的16倍；
b）其它结构的补偿电缆，应不小于电缆外径的10倍。
三、型号、名称及配用热电偶：
| 名称 | 配用热电偶 | 热电偶分度号 | 产品用型号含义 |
SC或RC | 铜 - 铜镍 0.6 补偿型导线 | 铂铑 10- 铂热电偶 | S或R | S- 表示热电特性允差为精密级补偿导线； P- 表示有屏蔽层的补偿导线； G- 表示一般用补偿导线； V- 聚氯乙烯材料（ PVC ）； H- 表示耐热用补偿导线； F- 聚四氟乙烯材料； R- 表示多股补偿导线； B- 无碱玻璃丝材料 |
KCA | 铁 - 铜镍 22 补偿型导线 | 镍铬 - 镍硅热电偶 | K | |
NC | 铁 - 铜镍 18 补偿型导线 | 镍铬硅 - 镍硅热电偶 | N | |
EX | 镍铬 10- 铜镍 45 延长型导线 | 镍铬 - 铜镍热电偶 | E | |
JX | 铁 - 铜镍 45 延长型导线 | 铁 - 铜镍热电偶 | J | |
TX | 铜 - 铜镍 45 延长型导线 | 铜 - 康铜热电偶 | T |
4、规格范围
名称 | 线芯对数 | 标称截面mm2 | 线芯结构 | |
A | B | |||
补偿导线 | 1 | 0.5 1.0 1.5 2.0 | 1/0.80 | 7/0.30 |
1/1.13 | 7/0.43 | |||
补偿电缆 | 1～19 | 1/1.37 | 7/0.52 | |
1/1.76 | 19/0.41 | |||
5、主要技术要求
产品型号 | 补偿导线及电缆线芯 | 补偿导线绝缘层着色 | 配用热电偶分度号 | ||
正极 | 负极 | 正极 | 负极 | ||
SC or RC | 铜 | 铜镍0.6 | 红 | 绿 | S（铂铑10-铂）或 R（铂铑13-铂） |
KCA | 铁 | 铜镍22 | 红 | 蓝 | K（镍铬-镍硅） |
KCB | 铜 | 铜镍40 | 红 | 蓝 | |
KX | |||||
