产品描述
补偿导线SC-VVP-2*0.5
一、概述
补偿导线SC-VVP-2*0.5在一定温度范围内，与配用热电偶的热电特性相同的一对带有绝缘层与保护套的导线称为补偿导线。其作用是将热电偶的参考端延伸到远离热源或环境温度较恒定处，与显示仪表联接构成测温系统。
二、补偿导线SC-VVP-2*0.5产品标准
1、产品执行标准：GB/T4989-94(等效采用IEC584-3标准)
2、导体***高工作温度：
耐热级：聚全氟乙丙烯(F46)200℃、可溶性聚四氟乙烯260℃、硅橡胶180
普通级：聚氯乙烯70℃和105℃，交联聚乙烯90℃、低烟无卤阻燃聚烯70℃，交联型90℃和125℃
3、低环境温度：
聚氯乙烯护套：固定敷设-40℃，非固定敷设-15℃
氟塑料绝缘和护套：固定敷设-60℃，非固定敷设-20℃
4、电缆允许弯曲半径：
非铠装电缆***小为外径的6倍
铜带或钢带铠装点缆***小为电缆外径的12倍
氟塑料绝缘和护套***小为电缆外径的10倍
三、型号、名称及配用热电偶：
| 名称 | 配用热电偶 | 热电偶分度号 | 产品用型号含义 |
SC或RC | 铜 - 铜镍 0.6 补偿型导线 | 铂铑 10- 铂热电偶 | S或R | S- 表示热电特性允差为精密级补偿导线； P- 表示有屏蔽层的补偿导线； G- 表示一般用补偿导线； V- 聚氯乙烯材料（ PVC ）； H- 表示耐热用补偿导线； F- 聚四氟乙烯材料； R- 表示多股补偿导线； B- 无碱玻璃丝材料 |
KCA | 铁 - 铜镍 22 补偿型导线 | 镍铬 - 镍硅热电偶 | K | |
NC | 铁 - 铜镍 18 补偿型导线 | 镍铬硅 - 镍硅热电偶 | N | |
EX | 镍铬 10- 铜镍 45 延长型导线 | 镍铬 - 铜镍热电偶 | E | |
JX | 铁 - 铜镍 45 延长型导线 | 铁 - 铜镍热电偶 | J | |
TX | 铜 - 铜镍 45 延长型导线 | 铜 - 康铜热电偶 | T |
三、结构特征及使用温度
绝缘层及护套 | 使用温度 | |||||
材 料 | 符号 | |||||
聚氯乙烯 | V | -20～100℃ | ||||
无碱玻璃丝 | B | -25～200℃ | ||||
聚四氟乙烯 | F | -25～200℃ | ||||

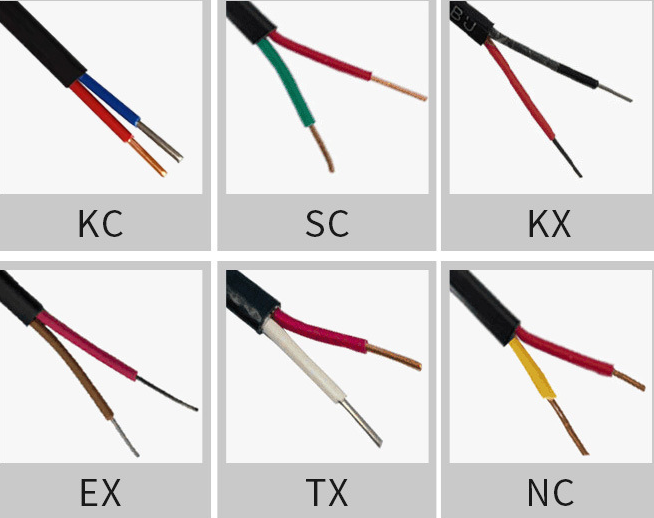

四、绝缘颜色标志表
型号 | SC | KC | KC1 | KX | EX | JK | TX |
正极 | 红 | 红 | 红 | 红 | 红 | 红 | 红 |
负极 | 绿 | 蓝 | 湖蓝 | 黑 | 棕 | 紫 | 白 |
订货需知：
1. 交货长度为100m或整数倍，允许有不短于20m的短段导线交货，但数量不得超过交货总量的10％。
2. 本公司生产热电偶用补偿电缆，供多点测温使用。
3. 用户如有特殊需求，可在订货合同中注明。
