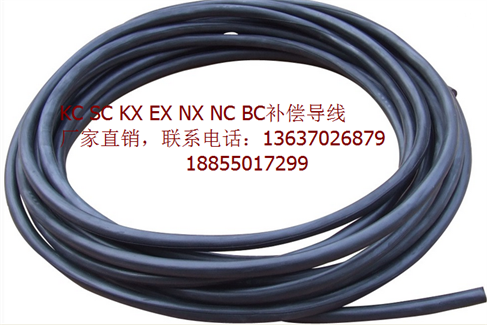

补偿导线EX-GA-YJVRP-2*1.0

一、概述

补偿导线EX-GA-YJVRP-2*1.0的作用是来延伸热电极即移动热电偶的冷端，与显示仪表联接构成测温系统。本产品采用GB／T 4989-94《热电偶用补偿导线》国家标准（等效采用IEC584-3《热电偶第三部分—补偿导线》国际标准），绝缘层和护层选用进口优质氟塑料，并采用整体连续挤出新工艺，使该产品具有优良的耐酸，碱、耐磨和不燃延之性能，可浸入油水中长期使用。使用温度—60—205—260℃，属于当代国际xj****水平。产品主要应用于各种测温装置，已被广泛用于石油、化工、冶金、电力等部门。

二、补偿导线EX-GA-YJVRP-2*1.0产品标准: GB/T4989-94

 导体材质：镍铬10+铜镍45

绝缘颜色：红 +棕色

热电偶分度：E型

绝缘材料：聚氯乙烯(PVC)、聚乙烯(XLPE)、氟塑料绝缘、硅橡胶绝缘

屏蔽材料：铜丝屏蔽、铜包铝屏蔽

护套材料：氟塑料护套、和聚氯乙烯、硅橡胶护套、聚乙烯护套

绝缘电阻: 100MΩ.km

电压试验：1000 V/1min

阻燃性能：符合GB/T18380-2001阻燃标准中A、 B、 C类规定

热电动势及允差：

导线温度：0~100℃

热电偶测量端温度：1000 ℃

可溶性聚四氟乙烯260℃、硅橡胶180℃
低环境温度：氟塑料绝缘和护套：固定敷设-60℃，非固定敷设-20℃

电缆允许弯曲半径： 非铠装电缆***小为外径的6倍铜带屏蔽；钢带铠装点缆***小为电缆外径的12倍；氟塑料绝缘和护套***小为电缆外径的10倍。

三、精密级E分度补偿电缆型号全称
