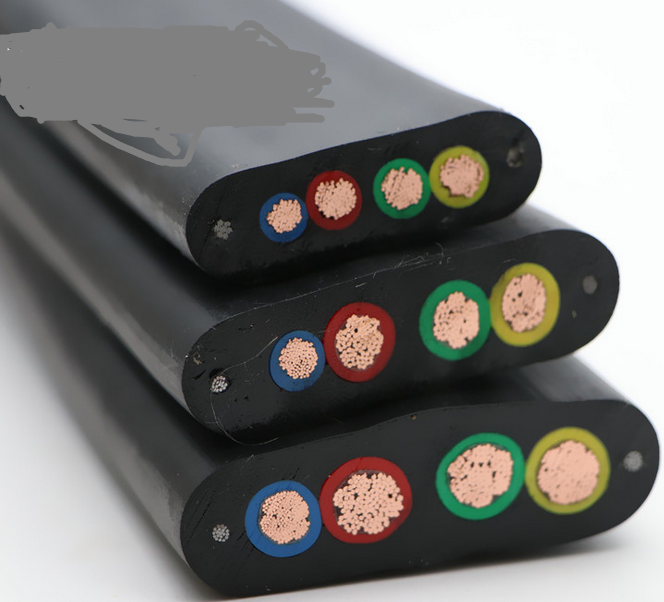

扁电缆YRFBG-3×10+6
- 电 话：18855017299,13637026879
- 邮 箱：823213582@qq.com
产品描述
一.扁电缆YRFBG-3×10+6适用于交流额定电压0.6/1KV及以下，是连接各种频繁移动式电气设备的铜芯橡皮绝缘橡皮护套软电缆，尤其适用于卷筒、电动葫芦、行车等各种移动设备。
二.型号，名称。
型 号 | 产品名称 | 芯 数 | 标称截面 mm2 |
YR | 丁苯绝缘及护套移动型软电缆 | 1～60 | 0.5～240 |
YRP | 丁苯绝缘及护套金属屏蔽移动型软电缆 | 1～60 | 0.5～240 |
YRF | 丁苯绝缘氯丁护套移动型软电缆 | 1～60 | 0.5～240 |
YRFBG | 丁苯绝缘氯丁护套移动型钢丝抗拉软扁电缆 | 1～60 | 0.5～240 |
YVFB | 丁晴绝缘丁晴护套移动扁平软电缆 | 1～60 | 0.5～240 |
YVFBG | 丁晴绝缘、护套移动扁平型钢丝抗拉软电缆 | 1～60 | 0.5～240 |
YVFBPG | 丁晴绝缘、护套屏蔽移动扁平抗拉软电缆 | 1～60 | 0.5～240 |
YFFB | 氯丁绝缘氯丁护套扁平移动软电缆 | 1～60 | 0.5～240 |
YFFBG | 氯丁绝缘、护套扁平移动型钢丝抗拉软电缆 | 1～60 | 0.5～240 |
YFFBPG | 氯丁绝缘、护套屏蔽移动扁平钢丝抗拉软电缆 | 1～60 | 0.5～240 |
三：扁平软电缆YRFBG-3×10+6主要技术指标
1．成品电缆导体(R类)直流电阻(符合GB3956规定)参照附录A表2。
2．20℃时绝缘电阻不小于50MΩ/KM。
3．成品电缆经受交流50HZ3.5KV/5min电压试验不击穿。
四：基本电缆规格及结构参数
线芯*标称截面(mm2) | 导体结构 (根数*直径) mm | 电缆Z大外径(mm) |
YFFB | ||
3×4+2.5 | 82*0.25/51*0.25 | 30.6×10.7 |
3×6+4 | 123*0.25/82*0.25 | 31.0×12.8 |
3×10+6 | 204*0.25/123*0.25 | 35.0×12.9 |
3×16+6 | 323*0.25/123*0.25 | 41.3×15.6 |
3×25+10 | 513*0.25/204*0.25 | 49.1×18.1 |
3×35+10 | 722*0.25/204*0.25 | 64.2×20.2 |
3×50+16 | 1026*0.25/323*0.25 | 80.2×23.4 |
3×70+25 | 1406*0.25/513*0.25 | 85.3×27.2 |
3×95+35 | 486*0.50/722*0.25 | 97.6×29.7 |
3×120+35 | 608*0.50/722*0.25 | 107.1×31.9 |
