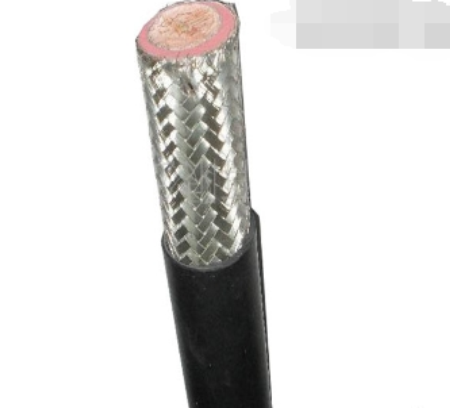

船用电缆JHYJPJP85/SC-1*70
船用电缆JHYJPJP85/SC-1*70一、产品特点及用途船用电缆JHYJPJP85/SC-1*70适用于河海各种船舶及海上石油平台等水上建筑的动力、照明和一般控
- 电 话：18855017299,13637026879
- 邮 箱：823213582@qq.com
产品描述
船用电缆JHYJPJP85/SC-1*70
一、产品特点及用途
船用电缆JHYJPJP85/SC-1*70适用于河海各种船舶及海上石油平台等水上建筑的动力、照明和一般控制装置。
二、产品执行标准
船用电缆JHYJPJP85/SC-1*70按照GB9331(IEC92-356)标准制造
三、船用电缆JHYJPJP85/SC-1*70使用特性
1、额定电压：U0/U 0.6/1KV；
2、除软电缆可供移动设备使用外，其他电缆均为固定敷设，敷设时电缆的允许弯曲半径见下表；
| 电缆结构特征 | 电缆外径 | 弯曲内半径(小) |
| 金属编织铠装型 | 任意值 | 6D |
| 非铠装型 | D≤25 | 4D |
| D>25 | 6D |
3、电缆低敷设温度：PVC护套为-15℃，其他均为-20℃；
4、电缆的燃烧特性单根垂直阻燃(/DA)型电缆能经受GB12666.2(IEC332-1)规定的单根垂直燃烧试验；
成束阻燃(/SA)型电缆能经受GB12666.5(IEC332-3)规定的成束燃烧试验；
低烟低卤成束阻燃(/SB)型电缆能经受GB12666.5(IEC332-3)规定的成束燃烧试验，且燃烧时烟浓度应符合GB12666.7(IEC1034)规定，燃烧析出气体HCL含量应≤100mg/g(符合IEC754-1要求)；
低烟无卤成束阻燃(/SC)型电缆能经受GB12666.5(IEC332-3)规定的成束燃烧试验，且燃烧时烟浓度应符合GB12666.7(IEC103)规定，燃烧析出气体水溶的PH值≥4.3，导电率≤10μs/mm(符合IEC754-2要求)；
5、电缆的载流量是假定：四根电缆成整敷设于45℃环境湿度中，且导体温度持续在允许工作温度下的计算值。
四、基本型号及M称
| 型号 | 产品M称 |
| CEF/DA CEF/SA | 乙丙J缘氯丁护套船用电力电缆DA型(或SA型) |
| CEF80/DA CEF80/SA | 乙丙J缘氯丁内套裸铜丝编织铠装船用电力电缆DA型(或SA型) |
| CEF90/DA CEF90/SA | 乙丙J缘氯丁内套钢丝编织铠装船用电力电缆DA型(或SA型) |
| CEF82/DA CEF82/SA | 乙丙J缘氯丁内套铜丝编织铠装PVC外套船用电力电缆DA型(或SA型) |
| CEF92/DA CEF92/SA | 乙丙J缘氯丁内套钢丝编织铠装PVC外套船用电力电缆DA型(或SA型) |
| CEH/DA CEH/SA | 乙丙J缘氯磺化聚乙烯护套船用电力电缆DA型(或SA型) |
| CEH80/DA CEH80/SA | 乙丙J缘氯磺化聚乙烯内套裸铜丝编织铠装船用电力电缆DA型(或SA型) |
| CEH90/DA CEH90/SA | 乙丙J缘氯磺化聚乙烯内套钢丝编织铠装船用电力电缆DA型(或SA型) |
| CEH82/DA CEH82/SA | 乙丙J缘氯磺化聚乙烯内套铜丝编织铠装PVC外套船用电力电缆DA型(或SA型) |
| CEH92/DA CEH92/SA | 乙丙J缘氯磺化聚乙烯内套钢丝编织铠装PVC外套船用电力电缆DA型(或SA型) |
| CEFR/DA CEFR/SA | 乙丙J缘氯丁护套船用软电力电缆DA型(或SA型) |
| CEHR/DA CEHR/SA | 乙丙J缘氯磺化聚乙烯护套船用软电力电缆DA型(或SA型) |
| CEV/DA CEV/SA | 乙丙J缘PVC护套船用软电力电缆DA型(或SA型) |
| CEV80/DA CEV80/SA | 乙丙J缘PVC内套裸铜丝编织铠装船用软电力电缆DA型(或SA型) |
| CEV90/DA CEV90/SA | 乙丙J缘PVC内套钢丝编织铠装船用软电力电缆DA型(或SA型) |
| CEV82/DA CEV82/SA | 乙丙J缘PVC内套铜丝编织铠装PVC外套船用软电力电缆DA型(或SA型) |
| CEV92/DA CEV92/SA | 乙丙J缘PVC内套钢丝编织铠装PVC外套船用软电力电缆DA型(或SA型) |
| CXF | 天然丁苯J缘氯丁护套船用电力电缆 |
| CXF80 | 天然丁苯J缘氯丁内套裸铜丝编织铠装船用电力电缆 |
| CXF90 | 天然丁苯J缘氯丁内套裸钢丝编织铠装船用电力电缆 |
| CXF92 | 天然丁苯J缘氯丁内套钢丝编织铠装PVC外套船用电力电缆 |
| CXV | 天然丁苯J缘氯乙烯护套船用电力电缆 |
| CXV80 | 天然丁苯J缘氯乙烯内套裸铜丝编织铠装船用电力电缆 |
| CXV90 | 天然丁苯J缘氯乙烯内套裸钢丝编织铠装船用电力电缆 |
| CXV92 | 天然丁苯J缘氯乙烯内套钢丝编织铠装PVC外套船用电力电缆 |
| CXFR | 天然丁苯J缘氯丁护套船用电力软电缆 |
| CVV/DA CVV/SA CVV/SB | PVCJ缘、PVC护套船用电力电缆DA型、SA型、SB型 |
| CVV80/DA CVV80/SA CVV80/SB | PVCJ缘、PVC内套裸铜丝编织铠装船用电力电缆DA型、SA型、SB型 |
| CVV90/DA CVV90/SA CVV90/SB | PVCJ缘、PVC内套裸钢丝编织铠装船用电力电缆DA型、SA型、SB型 |
| CVV82/DA CVV82/SA CVV82/SB | PVCJ缘、PVC内套铜丝编织铠装PVC外套船用电力电缆DA型、SA型、SB型 |
| CVV92/DA CVV92/SA CVV92/SB | PVCJ缘、PVC内套钢丝编织铠装PVC外套船用电力电缆DA型、SA型、SB型 |
| CJV/DA CJV/SA CJV/SB | 交联聚乙烯J缘、PVC护套船用电力电缆DA型、SA型、SB型 |
| CJV80/DA CJV80/SA CJV80/SB | 交联聚乙烯J缘、PVC内套裸铜丝编织铠装船用电力电缆DA型、SA型、SB型 |
| CJV90/DA CJV90/SA CJV90/SB | 交联聚乙烯J缘、PVC内套裸钢丝编织铠装船用电力电缆DA型、SA型、SB型 |
| CJV82/DA CJV82/SA CJV82/SB | 交联聚乙烯J缘、PVC内套铜丝编织铠装PVC外套船用电力电缆DA型、SA型、SB型 |
| CJV92/DA CJV92/SA CJV92/SB | 交联聚乙烯J缘、PVC内套钢丝编织铠装PVC外套船用电力电缆DA型、SA型、SB型 |
五、代号M称含义
| 项目 | 代 号 | 说 明 |
| 系列 | CE | 乙丙橡皮J缘船用电力电缆 EPR |
| CJ | 交联聚乙烯J缘船用电力电缆 XLPE | |
| CV | PVCJ缘船用电力电缆 PVC | |
| CS | 硅橡胶J缘船用电力电缆 | |
| CX | 天然--丁苯橡皮J缘船用电力电缆 | |
| 内套 | V | PVC PVC |
| S | 氯丁橡胶 | |
| G | 氯磺化聚乙烯 CSM | |
| 铠装 | (省略) | 无铠装 |
| 8 | 铜丝编织 | |
| 9 | 钢丝编织 | |
| 2 | 双钢带 | |
| 3 | 圆钢丝 | |
| 外套 | 0 | 无外护套 |
| 2 | PVC PVC | |
| 3 | 聚乙烯 | |
| 阻燃特性 | S | 热塑性聚烯烃 |
| DA | 单根垂直阻燃 | |
| SA | 成束阻燃 | |
| SB | 低烟低卤成束阻燃 | |
| SC | 低烟无卤成束阻燃 | |
| 规格 | 芯数×导体标称截面积mm2 | 1芯1-300mm2、2芯1-120mm2、3芯1-185mm2、4-37芯、1-2.5mm2 |
