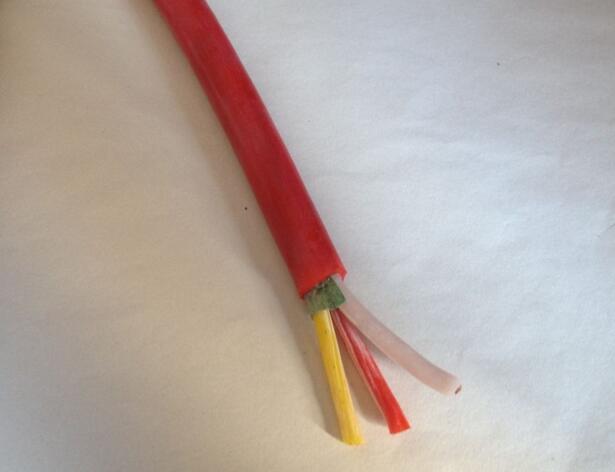

硅橡胶电缆ZR-YGCB-3*2.5
- 电 话：18855017299,13637026879
- 邮 箱：823213582@qq.com
产品描述
硅橡胶电缆ZR-YGCB-3*2.5应用范围：
硅橡胶电缆ZR-YGCB-3*2.5可在长期潮湿环境中使用，电性能及防水、防霉性能优越。 弯曲性能优良，zui小弯曲半径为电缆外径16倍，可移动使用。使用于交流额定电压300/500V及以下各种移动式电机、钢铁、航空、电厂、石化等高温环境中使用。
硅橡胶电缆ZR-YGCB-3*2.5产品特性：
型 号 | 名 称 |
YGCB | 硅橡胶绝缘及护套移动用硅橡胶扁电缆 |
ZR-YGCB | 硅橡胶绝缘及护套移动用阻燃硅橡胶扁电缆 |
1、额定电压：450V/750V
2、工作温度：-55～+180℃，Z高使用温度300℃
3、导 体：裸铜线或绞合镀锡铜线,符合IEC60228标准，第5类
4、绝 缘：硅橡胶，颜 色：红/黄/绿,符合 GB6995 《电线电缆识别标志方法》
5、护 套：硅橡胶颜色红色,符合GB6995 《电线电缆识别标志方法》
规格结构及技术参数：
芯数×截面 （mm2） | 导体结构 根数/线径 （mm） | 绝缘 厚度 （mm） | 绝缘 外径 （mm） | 护套 厚度 （mm） | 电线外径（mm） | 20 ℃时导体直流电阻 （Ω/km） | ||
标称 | 公差 | 铜芯 | 镀锡丝 | |||||
3×4 | 56/0.30 | 0.8 | 4.3 | 1.8 | 16.5×7.9 | ±0.50 | 4.95 | 5.09 |
3×6 | 84/0.30 | 0.8 | 4.9 | 2.0 | 18.7×8.9 | ±0.50 | 3.30 | 3.39 |
3×10 | 84/0.40 | 1.0 | 6.6 | 2.5 | 24.8×11.6 | ±0.60 | 1.91 | 1.95 |
3×16 | 126/0.40 | 1.2 | 8.2 | 2.8 | 30.2×13.8 | ±0.80 | 1.21 | 1.24 |
3×25 | 196/0.40 | 1.4 | 10.1 | 3.0 | 36.3×16.1 | ±0.80 | 0.78 | 0.795 |
3×35 | 276/0.40 | 1.4 | 11.4 | 3.2 | 40.6×17.8 | ±1.0 | 0.554 | 0.565 |
3×50 | 396/0.40 | 1.6 | 13.9 | 3.5 | 48.7×20.9 | ±1.0 | 0.386 | 0.393 |
3×70 | 360/0.50 | 1.6 | 15.6 | 3.8 | 54.4×23.2 | ±1.0 | 0.272 | 0.277 |
3×95 | 475/0.50 | 1.8 | 18.1 | 4.0 | 62.3×26.1 | ±1.2 | 0.206 | 0.210 |
3×120 | 608/0.50 | 2.0 | 20.0 | 4.5 | 69×29 | ±1.5 | 0.161 | 0.164 |
3×150 | 756/0.50 | 2.2 | 22.4 | 4.8 | 76.8×32 | ±1.5 | 0.129 | 0.132 |
3×185 | 925/0.50 | 2.4 | 24.8 | 5.2 | 84.8×35.2 | ±2.0 | 0.106 | 0.108 |
3×240 | 1221/0.50 | 2.6 | 28.2 | 5.5 | 95.6×39.2 | ±2.0 | 0.0801 | 0.082 |
