屏蔽拖链电缆TRVUSP-4*2*0.5
- 电 话：18855017299,13637026879
- 邮 箱：823213582@qq.com
产品描述

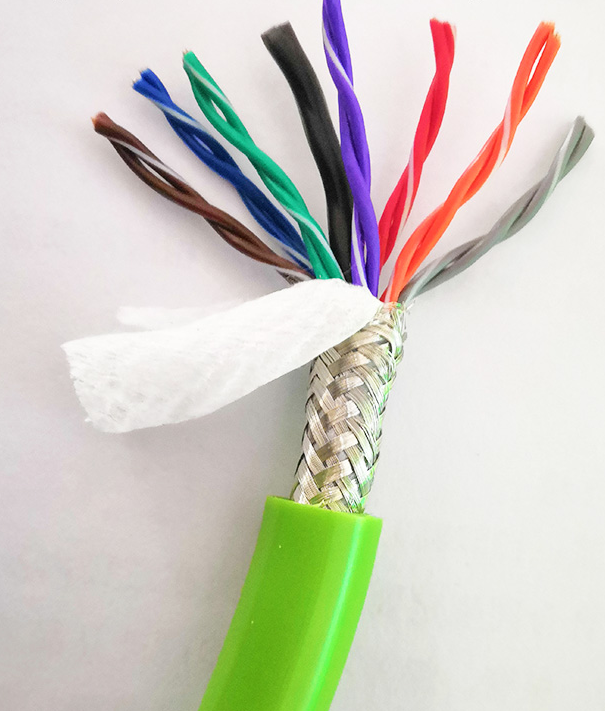

屏蔽拖链电缆TRVUSP-4*2*0.5
应用范围
屏蔽拖链电缆TRVUSP-4*2*0.5专为需要高度弯折弯曲连续运动应用场合而设计并广泛用于：拖链系统、机器人和移动驱动系统等。PUR护套材料耐磨、防水解、抗菌、阻燃等特性,
使用寿命长且质量稳定，进口PUR材质更加耐磨且耐恶劣环境，适用于室外
屏蔽拖链电缆TRVUSP-4*2*0.5技术要求
1、电缆允许弯曲半径：（固定敷设）电缆外径的4倍
（移动安装）当行程＜10米时，弯曲半径为：6.8×D
当行程≥10米时，弯曲半径为：7.5×D
2、额定电压为450/750V
3、电缆长期工作温度：-40 ~ +100℃
4、***大移动速度:
架空速度：10m/s
滑行速度：6m/s
加速度：100m/s
5、弯曲寿命：50次/分钟，＞600万次
屏蔽拖链电缆TRVUSP-4*2*0.5产品结构
产品名称
型号 | 名称 |
TRVUSP | 特种PVC护套拖链屏蔽控制电缆 |
型号规格
型号 | 额定电压 | 芯数 | 截面 |
TRVUSP | 450/750V | 2~61 | 0.75~2.5mm2 |
技术参数
型号 | 规格 | ***大外径 | 近似重量 | 电缆承受***大拉力 |
TRVUSP | 4×0.75 | 9.5 | 94 | 67 |
TRVUSP | 6×0.75 | 11.7 | 122 | 97 |
TRVUSP | 8×0.75 | 12.3 | 131 | 121 |
TRVUSP | 12×0.75 | 15 | 167 | 178 |
TRVUSP | 18×0.75 | 17.2 | 196 | 249 |
TRVUSP | 20×0.75 | 17.8 | 203 | 277 |
TRVUSP | 25×0.75 | 18.8 | 216 | 338 |
TRVUSP | 4×1 | 9.9 | 98 | 80 |
TRVUSP | 6×1 | 12.3 | 130 | 116 |
TRVUSP | 8×1 | 13 | 139 | 145 |
TRVUSP | 12×1 | 15.9 | 179 | 214 |
TRVUSP | 18×1 | 18.3 | 210 | 302 |
TRVUSP | 20×1 | 18.9 | 217 | 336 |
TRVUSP | 25×1 | 19.9 | 232 | 411 |
TRVUSP | 4×1.5 | 10.6 | 108 | 105 |
TRVUSP | 6×1.5 | 13.3 | 144 | 154 |
TRVUSP | 8×1.5 | 14.2 | 155 | 195 |
TRVUSP | 12×1.5 | 17.5 | 199 | 288 |
TRVUSP | 18×1.5 | 20.6 | 240 | 424 |
TRVUSP | 20×1.5 | 21.4 | 251 | 478 |
TRVUSP | 25×1.5 | 22.8 | 270 | 592 |
TRVUSP | 4×2.5 | 12 | 127 | 154 |
TRVUSP | 6×2.5 | 15.5 | 173 | 227 |
TRVUSP | 8×2.5 | 16.5 | 186 | 290 |
TRVUSP | 12×2.5 | 20.6 | 240 | 430 |
TRVUSP | 18×2.5 | 25 | 304 | 662 |
TRVUSP | 20×2.5 | 25.8 | 308 | 733 |
TRVUSP | 25×2.5 | 27.2 | 328 | 896 |
交货长度
1、交货长度100米/圈，计量误差不大于±0.5％
2、根据双方协议，允许任何长度交货
