产品描述

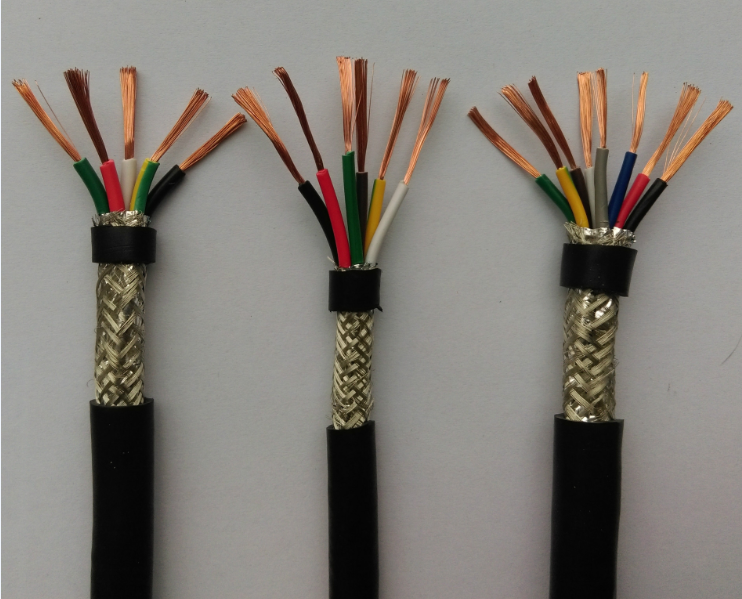

控制电缆KYJVP-3*1.5
一、产品特点及用途
控制电缆KYJVP-3*1.5适用于交流额定电压450/750KV及以下仪表用控制电缆产品，巡回检测装置屏蔽电缆采用对绞铝塑复合膜屏蔽和铜丝编织屏蔽，抗干扰性能优越，广泛用于计算机测控装置。
二、产品执行标准:控制电缆KYJVP-3*1.5执行GB/T9330-2018.阻燃特性试验执行GB/T12666-2008标准
三、使用特性
1、交流额定电压：U0/U 450/750V
2、***高工作温度不超过70℃。
3、电缆安装敷设温度应不低于0℃。
4、电缆允许弯曲半径：非铠装电缆***小为电缆外径的10倍；铜带屏蔽或钢带铠装电缆***小为电缆外径的12倍。
四、基本型号及名称
1、仪表用控制电缆
KJYVP | 聚乙烯绝缘聚氯乙烯护套编织屏蔽仪表用控制电缆 |
KJYVPR | 聚乙烯绝缘聚氯乙烯护套编织屏蔽仪表用控制软电缆 |
KJYVP2 | 聚乙烯绝缘聚氯乙烯护套铜带屏蔽仪表用控制电缆 |
KJYVP2R | 聚乙烯绝缘聚氯乙烯护套铜带屏蔽仪表用控制软电缆 |
KJYVP3 | 聚乙烯绝缘聚氯乙烯护套铝塑复合膜屏蔽仪表用控制电缆 |
KJYVPR3R | 聚乙烯绝缘聚氯乙烯护套铝塑复合膜屏蔽仪表用控制软电缆 |
KJVVP | 聚氯乙烯绝缘聚氯乙烯护套编织屏蔽仪表用控制电缆 |
KJVVPR | 聚氯乙烯绝缘聚氯乙烯护套编织屏蔽仪表用控制软电缆 |
KJVVP2 | 聚氯乙烯绝缘聚氯乙烯护套铜带屏蔽仪表用控制电缆 |
KJVVP2R | 聚氯乙烯绝缘聚氯乙烯护套铜带屏蔽仪表用控制软电缆 |
KJVVP3 | 聚氯乙烯绝缘聚氯乙烯护套铝塑复合膜屏蔽仪表用控制电缆 |
KJVVP3R | 聚氯乙烯绝缘聚氯乙烯护套铝塑复合膜屏蔽仪表用控制软电缆 |
注：阻燃型电缆在型号前加ZR。
2、数字巡回检测装置用屏蔽电缆
KJCP | 数字巡回检测装置用屏蔽电缆 |
KJCPR | 数字巡回检测装置用屏蔽软电缆 |
五、代号名称和含义
项目 | 代号 | 说明 |
阻燃特性 | ZR | 分A、B、C级阻燃 |
系列代号 | KJ | 仪表用控制电缆(数字巡回控制电缆) |
绝缘材料 | V | 聚氯乙烯、阻燃聚氯乙烯 |
Y | 聚乙烯 | |
护套材料 | V | 聚氯乙烯、阻燃聚氯乙烯 |
屏蔽材料 | P | 铜丝编织屏蔽 |
P1 | 镀锡铜丝屏蔽 | |
P2 | 铜带绕包屏蔽 | |
P3 | 铝塑绕包屏蔽 | |
铠装材料 | 22 | 钢带铠装聚氯乙烯护套 |
23 | 钢带铠装聚乙烯护套 | |
32 | 钢丝铠装聚氯乙烯护套 | |
33 | 钢丝铠装聚乙烯护套 | |
导体结构 | A | 单股导体 |
B | 7股绞合导体 | |
R | 多股绞合导体 |
六、主要技术指标
1、成品电缆导体直流电阻(符合GB/T3956规定)参照附录表3。
2、20℃时绝缘电阻不小于5000MΩ·km，成品电缆经受交流50Hz 2.0kV/5min电压试验不击穿。
