产品描述
一、产品特点及用途

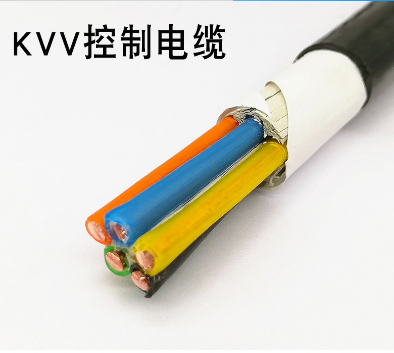

控制电缆KVV-6*2.5适用于交流额定电压450/750V及以下自动控制或监测系统、电器仪表连接等场合用传输线。低烟无卤聚烯烃具有燃烧时发烟量小，无卤酸气体释放，属于环保型电缆，适用于对消防具有特殊要求的场合。
二、产品执行标准：控制电缆KVV-6*2.5执行GB/T9330-2008。阻燃性能试验执行GB/T12666-2008标准
三、控制电缆KVV-6*2.5使用特性
1、交流额定电压：U0/U 450/750V。
2、 ***高工作温度：聚氯乙烯(聚乙烯)绝缘不超过70℃、交联聚乙烯绝缘90℃、低烟无卤阻燃聚烯烃70℃、低烟无卤阻燃交联聚烯烃90℃和125℃两种。
3、***低环境温度：聚氯乙烯护套：固定敷设-40℃，非固定敷设-15℃
4、电缆安装敷设温度应不低于0℃。
5、电缆允许弯曲半径：非铠装电缆***小为电缆外径的6倍；铜带屏蔽或钢带铠装电缆***小为电缆外径的12倍
四、基本型号及名称
1、聚氯乙烯绝缘和护套控制电缆
KVV | 铜芯聚氯乙烯绝缘聚氯乙烯护套控制电缆 |
KVVP | 铜芯聚氯乙烯绝缘聚氯乙烯护套铜丝编织屏蔽控制电缆 |
KVVP2 | 铜芯聚氯乙烯绝缘聚氯乙烯护套铜带屏蔽控制电缆 |
KVV22 | 铜芯聚氯乙烯绝缘聚氯乙烯护套钢带铠装控制电缆 |
KVVR | 铜芯聚氯乙烯绝缘聚氯乙烯护套控制软电缆 |
KVVRP | 铜芯聚氯乙烯绝缘聚氯乙烯护套铜丝编织屏蔽控制软电缆 |
KVVP2-22 | 铜芯聚氯乙烯绝缘聚氯乙烯护套铜带屏蔽钢带铠装控制电缆 |
五：代号名称和含义
项目 | 代号 | 说明 |
阻燃特性 | ZR | 分A、B、C级阻燃 |
系列代号 | K | 控制电缆 |
绝缘材料 | V | 聚氯乙烯、阻燃聚氯乙烯 |
Y | 聚乙烯PE | |
YD | 低烟无卤聚烯烃(YDJ低烟无卤交联聚烯烃) | |
YJ | 交联聚乙烯 | |
护套材料 | V | 聚氯乙烯、阻燃聚氯乙烯 |
YD | 低烟无卤聚烯烃 | |
屏蔽材料 | P | 铜丝编织屏蔽 |
P1 | 镀锡铜丝屏蔽 | |
P2 | 铜带绕包屏蔽 | |
P3 | 铝塑绕包屏蔽 | |
铠装材料 | 22 | 钢带铠装聚氯乙烯护套 |
23 | 钢带铠装聚乙烯护套 | |
32 | 钢丝铠装聚氯乙烯护套 | |
33 | 钢丝铠装聚乙烯护套 | |
导体结构 | A | 单股导体 |
B | 7股绞合导体 | |
R | 多股绞合导体 |
六、主要技术指标
1、成品电缆导体直流电阻(符合GB/T3956)参照附录A表3规定。
2、绝缘电阻及绝缘标称厚度符合下表规定：
标称截面(mm2) | 绝缘标称厚度(mm) | 绝缘电阻(≥MΩ·km) | ||
V、YD | YJ、Y | 20℃ | 70℃ | |
0.5 | 0.6 | 0.6 | 13 | 0.013 |
0.75 | 0.6 | 0.6 | 12 | 0.012 |
1.0 | 0.6 | 0.6 | 11 | 0.011 |
1.5 | 0.7 | 0.6 | 11 | 0.011 |
2.5 | 0.8 | 0.7 | 10 | 0.010 |
4 | 0.8 | 0.7 | 8.5 | 0.0085 |
6 | 0.8 | 0.7 | 7 | 0.0070 |
10 | 1.0 | 0.7 | 6.5 | 0.0065 |
3、成品电缆经受交流50Hz 3.0kV/5min电压试验不击穿。
