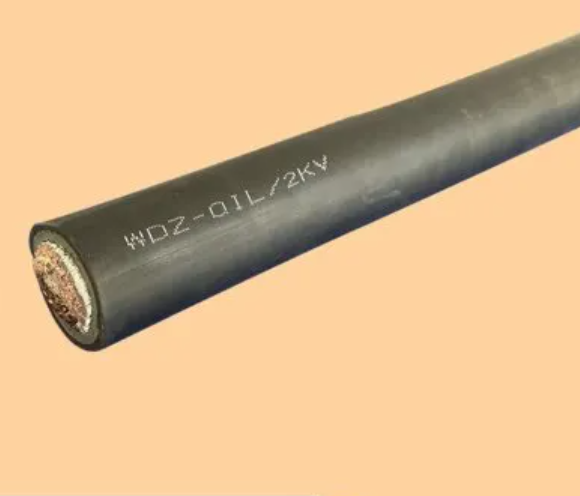

石油平台电缆WDZ-ODP-2KV LT-ODP-2KV
- 电 话：18855017299,13637026879
- 邮 箱：823213582@qq.com
产品描述
用途：石油平台电缆WDZ-ODP-2KV LT-ODP-2KV适用于海上、陆地移动式石油钻井、近海固定平台的大功率输电和电气控制装置。
特点：石油平台电缆WDZ-ODP-2KV LT-ODP-2KV具有良好的高截流量、阻燃、低烟无卤、耐油、耐高低温、柔软、耐磨等特性。
电压：2000v 6oov
常用规格：444MCM (225平方) 535MCM(271平方) 646MCM(327平方)
导体：多股镀锡软铜丝
绝缘：乙丙橡胶
护套 特种耐温125℃低烟无卤橡胶
型号 | 产品名称 | 应用 | 芯数 |
WDZ-ODP-0.6KV | 交联600V及以下石油平台钻井电缆 | 电缆主要用于交联电压U0/U为2KV、0.6/1KV及以下的电力系统，电流频率为49-61Hz。 | 1~ 61 |
WDZ-ODP-2KV | 交联2000V及以下石油平台钻井电缆 | ||
WDZ-ODPP-0.6KV | 交联600V及以下石油平台钻井屏蔽电缆 | ||
WDZ-ODPP-2KV | 交联2000V及以下石油平台钻井屏蔽电缆 | ||
LT-ODP-2KV | 交联2000V及以下石油平台钻井耐低温电缆 | ||
LT-ODPP-2KV | 交联2000V及以下石油平台钻井耐低温屏蔽电缆 |
型号 | 截面 | 美国线规 | 股数 / 线径 | 电线外径 | 20 ℃直流电阻 | |
600V | 2000V | |||||
WDZ-ODP
1芯 | 0.75 | 19 | 24/0.20 | 3.0 | 4.3 | 26.7 |
18 | ||||||
1.0 | 17 | 32/0.20 | 3.3 | 4.5 | 20.0 | |
16 | ||||||
1.5 | 15 | 48/0.20 | 3.6 | 4.8 | 13.7 | |
14 | ||||||
2.5 | 13 | 77/0.20 | 4.2 | 5.3 | 8.21 | |
12 | ||||||
4.0 | 11 | 126/0.20 | 5.0 | 6.3 | 5.0 | |
10 | ||||||
6 | 9 | 189/0.20 | 5.7 | 6.3 | 3.39 | |
8 | ||||||
10 | 7 | 322/0.20 | 7.7 | 8.5 | 1.95 | |
6 | ||||||
16 | 5 | 513/0.20 | 9.0 | 9.8 | 1.24 | |
4 | ||||||
25 | 3 | 798/0.20 | 10.5 | 11.3 | 0.79 | |
2 | ||||||
35 | 1 | 1121/0.20 | 11.8 | 12.6 | 0.56 | |
50 | 1/0 | 703/0.30 | 13.9 | 15.2 | 0.393 | |
2/0 | ||||||
70 | 3/0 | 999/0.30 | 16.5 | 17.4 | 0.277 | |
95 | 4/0 | 1332/0.30 | 18.6 | 19.8 | 0.21 | |
120 | 250MCM | 1702/0.30 | 21.0 | 21.8 | 0.164 | |
150 | 300MCM | 2109/0.30 | 23.4 | 24.6 | 0.132 | |
350MCM | ||||||
185 | 400MCM | 1443/0.40 | 25.5 | 26.8 | 0.108 | |
225 | 444MCM | 1100/0.51 | 26.0 | 28.0 | 0.0883 | |
240 | 500MCM | 1924/0.40 | 29.4 | 30.6 | 0.0817 | |
271.7 | 535MCM | 1325/0.51 | 30.0 | 32.0 | 0.0732 | |
300 | 550MCM | 2368/0.40 | 32.0 | 33.4 | 0.0654 | |
注：以上规格为常用型，可根据用户要求定制特殊规格 | ||||||
