特种变频电缆BPGG BPFFP
特种变频电缆BPGG BPFFP
一、产品特点及用途：
特种变频电缆BPGG BPFFP适用于交流额定电压0.6/1kV及以下变频控制系统作供电电缆或电气连接，产品具有较强的耐电压冲击性，能经受变频时的脉冲电压，电缆具有良好的屏蔽性，并有效消除电磁干扰，降低变频电机噪音，保证系统稳定运行。广泛用于冶金、电力、石化等行业。
二、产品执行标准
产品执行企业标准，阻燃耐火特性试验执行GB/T19666-2019标准
三、产品的使用特性
1、交流额定电压：U0/U 0.6/1kV
2、***高工作温度：硅橡胶绝缘180℃
氟46绝缘200℃和260℃两种
聚氯乙烯绝缘70℃
交联聚乙烯90℃
3、敷设***低环境温度：敷设硅橡胶绝缘和氟塑料电缆时的环境温度应不低于-40℃;敷设聚氯乙烯护套电缆不低于0℃。
1、电缆允许弯曲半径：电缆***小为电缆外径的15倍
四、产品基本型号及名称
型号 | 名称 |
BPGG | 硅橡胶绝缘和护套铜丝编织屏蔽耐高温变频电力电缆。 |
BPGGP2 | 硅橡胶绝缘和护套铜带绕包屏蔽耐高温变频电力电缆。 |
BPGGPP2 | 硅橡胶绝缘和护套铜丝编织铜带绕包屏蔽耐高温变频电力电缆。 |
BPGGP3 | 硅橡胶绝缘和护套铝聚酯复合膜绕包屏蔽耐高温变频电力电缆。 |
BPGVFP | 硅橡胶绝缘丁腈护套铜丝编织屏蔽耐高温变频电力电缆。 |
BPGVFP2 | 硅橡胶绝缘丁腈护套铜带绕包屏蔽耐高温变频电力电缆。 |
BPGVFPP2 | 硅橡胶绝缘丁腈护套铜丝编织铜带绕包屏蔽耐高温变频电力电缆。 |
BPGVFP3 | 硅橡胶绝缘丁腈护套铝聚酯复合膜绕包屏蔽耐高温变频电力电缆。 |
BPFFP | 氟46绝缘和护套铜丝编织屏蔽耐高温变频电力电缆。 |
BPFFP2 | 氟46绝缘和护套铜带绕包屏蔽耐高温变频电力电缆。 |
BPFFPP2 | 氟46绝缘和护套铜丝编织铜带绕包屏蔽耐高温变频电力电缆 |
BPFFP3 | 氟46绝缘和护套铝聚酯复合膜绕包屏蔽耐高温变频电力电缆。 |
BPVVP | 聚氯乙烯绝缘和护套铜丝编织屏蔽变频电力电缆。 |
BPVVP2 | 聚氯乙烯绝缘和护套铜带绕包屏蔽变频电力电缆。 |
BPVVPP2 | 聚氯乙烯绝缘和护套铜丝编织铜带绕包屏蔽变频电力电缆。 |
BPVVP3 | 聚氯乙烯绝缘和护套铝塑复合膜绕包屏蔽变频电力电缆。 |
BPYJVP | 交联聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽变频电力电缆。 |
BPYJVP2 | 交联聚乙烯绝缘聚氯乙烯护套铜带绕包屏蔽变频电力电缆。 |
BPYJVPP2 | 交联聚乙烯绝缘聚氯乙烯护套铜丝编织铜带绕包屏蔽变频电力电缆。 |
BPYJVP3 | 交联聚乙烯绝缘聚氯乙烯护套铝塑复合膜绕包屏蔽变频电力电缆。 |
备注：导体线芯中铜丝可以采用镀锡，阻燃型电缆型号前加Z，软结构电缆加R。
五、代号名称和含义
代号名称 | 代号含义 |
BP | 变频电力电缆 |
铜导体CU | 省略 |
G | 硅橡胶绝缘或护套 |
F | F46绝缘或护套 |
V | 聚氯乙烯绝缘或护套 |
YJ | 交联聚乙烯绝缘 |
VF | 丁腈护套 |
P(P1) | 铜编织屏蔽(镀锡编织屏蔽) |
P2 | 铜带绕包屏蔽 |
P3 | 铝聚酯复合膜绕包屏蔽 |
PP2 | 铜丝编织铜带绕包屏蔽 |
六、特种变频电缆BPGG BPFFP主要技术指标
1.成品电缆导体直流电阻符合GB/T3956规定
2.成品电缆的绝缘电阻(20℃)：氟塑料及硅橡胶绝缘应不小于100MΩ*km。聚氯乙烯绝缘应不小于50 MΩ*km。
3.成品电缆经受交流50HZ3.5KV/5min电压试验不击穿。
4.屏蔽层传输阻抗
电缆在100MHz时传输阻抗等于或小于100Ω/m。
电缆的理想屏蔽抑制系数等于或小于0.7。
1、双层复合屏蔽使干扰衰减比可达104，从而确保外界的任何干扰对系统不产生影响。
2、采用复合屏蔽，能抗静电耦合、电磁感应、电波、接地不良以及电源线传导干扰。
3、电缆允许***小弯曲半径不小于15D(D-电缆外径,mm)。

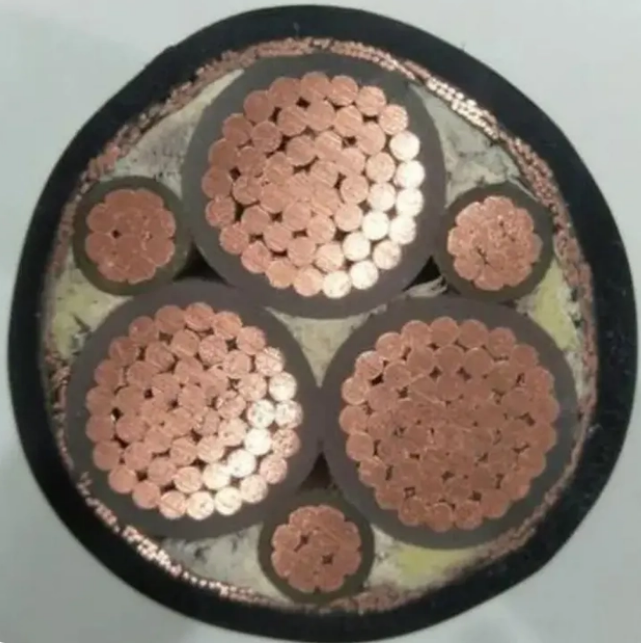

4、对称的三芯电缆结构设计，具有比四芯电缆更好的传输性能。
