产品描述

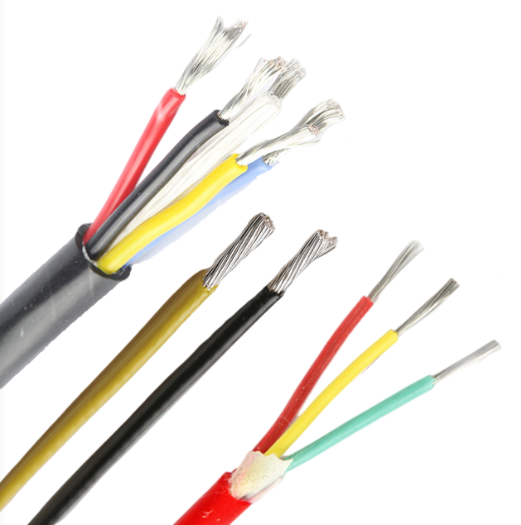

聚四氟乙烯绝缘镀银高温线

一、产品用途及特点：聚四氟乙烯绝缘镀银高温线适用于交流额定电压600V及以下电器设备和仪器仪表连接用线以及航空航天飞行器布线等。

产品详情

二、产品标准：聚四氟乙烯绝缘镀银高温线执行企业标准。

三、产品型号

型号	名称
FF4-2	镀银铜芯PTFE绝缘电线
FF4H3-2	镀银铜芯PTFE绝缘FEP护套电线电缆
FF4H5-2	镀银铜芯PTFE绝缘PTFE绕包护套电线电缆
FF4P21-2	镀银铜芯PTFE绝缘镀银圆铜线编织屏蔽电线电缆
FF4P31-2	镀银铜芯PTFE绝缘镀镍圆铜线编织屏蔽电线电缆
FF4P21H3-2	镀银铜芯PTFE绝缘镀银圆铜线编织屏蔽FEP护套电线电缆
FF4P31H3-2	镀银铜芯PTFE绝缘镀镍圆铜线编织屏蔽FEP护套电线电缆
FF4P21H5-2	镀银铜芯PTFE绝缘镀银圆铜线编织屏蔽PTFE绕包护套电线电缆
FF4P31H5-2	镀银铜芯PTFE绝缘镀镍圆铜线编织屏蔽PTFE绕包护套电线电缆

四、使用特性

工作温度：-65℃～﹢200℃

额定电压：交流600V及以下

产品参数

五、主要技术指标

表1 FF4-2型镀银铜芯PTFE绝缘电线结构尺寸、直流电阻和重量

导体标称截面mm2	导体结构根数/单线标称直径mm	成品电线外径mm	导体直流电阻***大值Ω/km	成品电线***大重量kg/km
0.08	7/0.127	0.84±0.05	209	2.02
0.14	19/0.102	0.97±0.05	126	2.83
0.2	19/0.127	1.09±0.05	79.7	3.84
0.35	19/0.16	1.25±0.05	49.5	5.54
0.50	19/0.203	1.47±0.05	30.2	8.08
025	19/0.227	1.66±0.05	22.7	10.2
1	19/0.254	1.73±0.05	19.0	12.1
1.2	19/0.287	1.91±0.05	14.8	14.9
1.5	19/0.32	2.19±0.05	11.7	18.5
2	19/0.36	2.29±0.05	9.45	22.5
2.5	37/0.287	2.72±0.05	6.86	31.5
3	37/0.32	2.82±0.05	6.23	35.9
4	37/0.37	3.41±0.05	4.51	46.9
5	37/0.404	3.53±0.05	3.90	56.2
6	37/0.45	4.25±0.05	3.05	69.5

表2 镀银铜芯PTFE绝缘挤包护套电缆结构尺寸、直流电阻和重量

导体标称截面（mm2）		挤包护套厚度H3型≥mm	屏蔽单芯标称直径mm	电缆外径≤mm			电线重量≤kg/km
导体标称截面（mm2）		挤包护套厚度H3型≥mm	屏蔽单芯标称直径mm	FF4H3-2	FF4P21-2FF4P31-2	FF4P21H3-2FF4P31H3-2	FF4H3-2	FF4P21-2FF4P31-2	FF4P21H3-2FF4P31H3-2
1芯	0.08	0.18	0.10	-	1.34	2.06	-	5.45	9.69
	0.14	0.18	0.10	-	1.47	2.19	-	6.65	11.2
	0.2	0.18	0.10	-	1.59	2.31	-	8.03	12.9
	0.35	0.18	0.10	-	1.75	2.47	-	10.2	15.5
	0.50	0.18	0.10	-	1.97	2.69	-	13.4	19.2
	0.75	0.18	0.10	-	2.16	2.88	-	16.1	22.4
	1	0.18	0.10	--	2.23	2.95	-	18.3	24.7
	1.2	0.18	0.10	-	2.41	3.13	-	21.6	28.5
	1.5	0.18	0.10	-	2.69	3.41	-	26.1	33.7
	2	0.18	0.10	-	2.79	3.51	-	30.4	38.2
	2.5	0.18	0.10	-	3.25	3.97	-	40.8	49.8
	3	0.18	0.10	-	3.35	4.07	-	45.4	54.7
	4	0.25	0.10	-	3.96	4.98	-	58.4	74.1
	5	0.25	0.10	-	4.08	5.10	-	68.0	84.2
	6	0.25	0.10	-	4.80	5.82	-	83.5	102
2芯	0.08	0.18	0.10	2.50	2.23	2.95	9.00	9.73	15.7
	0.14	0.18	0.10	2.76	2.49	3.21	11.2	12.1	18.7
	0.2	0.18	0.10	3.00	2.73	3.45	13.8	14.8	22.0
	0.35	0.18	0.10	3.32	3.05	3.77	18.0	19.2	27.0
	0.50	0.18	0.10	3.76	3.49	4.21	24.2	25.6	34.4
	0.75	0.25	0.10	4.44	3.87	4.89	33.5	30.9	45.2
	1	0.25	0.10	4.58	4.01	5.03	37.8	35.2	49.0
	1.2	0.25	0.10	4.94	4.37	5.39	44.6	41.9	57.7
	1.5	0.25	0.10	5.50	4.93	5.95	53.8	50.8	68.4
	2	0.25	0.10	5.70	5.13	6.15	62.6	59.5	77.8
3芯	0.08	0.18	0.10	2.64	2.37	3.09	11.7	12.6	19.3
	0.14	0.18	0.10	2.92	2.65	3.37	14.9	15.9	23.3
	0.2	0.18	0.10	3.18	2.91	3.63	18.6	19.8	27.8
	0.35	0.18	0.10	3.53	3.26	3.98	24.6	26.0	34.8
4芯	0.50	0.18	0.10	4.00	3.73	4.45	33.6	35.2	45.2
	0.75	0.25	0.10	4.71	4.14	5.16	45.7	42.9	58.9
	1	0.25	0.10	4.86	4.29	5.31	52.0	49.2	66.8
	1.2	0.25	0.10	5.25	4.68	5.70	61.9	58.9	76.8
	1.5	0.25	0.10	5.86	5.29	6.31	75.0	71.7	91.7
	2	0.25	0.10	6.07	5.50	6.52	88.1	84.7	105
	0.08	0.18	0.10	2.87	2.60	3.32	14.5	15.5	22.8
	0.14	0.18	0.10	3.19	2.92	3.64	18.5	19.7	27.9
	0.2	0.18	0.10	3.48	3.21	3.93	23.4	24.8	33.6
	0.35	0.18	0.10	3.87	3.60	4.32	31.3	32.9	42.7
	0.50	0.25	0.10	4.70	4.13	5.15	47.6	44.8	61.1
	0.75	0.25	0.10	5.16	4.59	5.61	57.9	54.9	72.8
	1	0.25	0.10	5.33	4.76	5.78	66.2	63.2	81.6
	1.2	0.25	0.10	5.76	5.19	6.21	79.2	75.9	95.9
	1.5	0.25	0.10	6.44	5.87	6.89	96.2	92.7	115
	2	0.25	0.10	6.68	6.11	7.13	113	110	133
