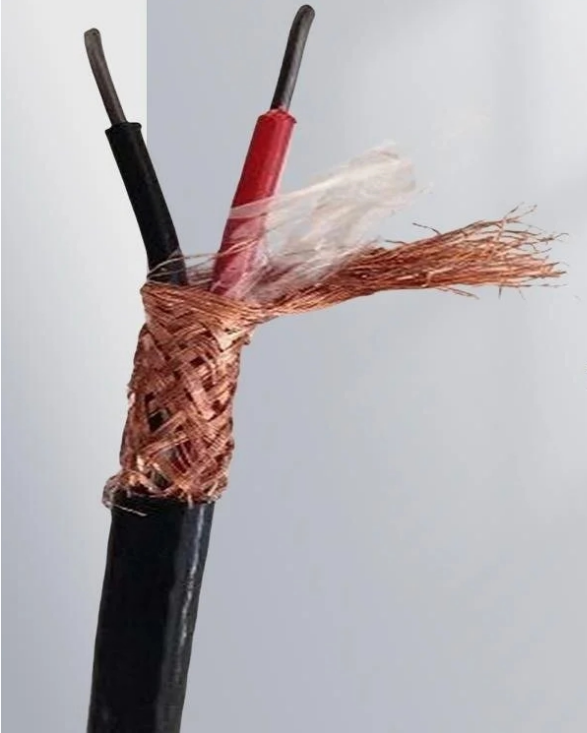

高温补偿导线KX-HFF-2*1.5 高温补偿导线KX-HFF-2*1.5详细介绍概述；高温补偿导线KX-HFF-2*1.5适用于分度号为S、E、K、N、E、J和T型热电偶配用

高温补偿导线KX-HFF-2*1.5详细介绍

概述；
高温补偿导线KX-HFF-2*1.5适用于分度号为S、E、K、N、E、J和T型热电偶配用的补偿导线。
一、生产执行标准高温补偿导线KX-HFF-2*1.5采用企业标准
二、产品名称、型号如表1所示
表1：

三、使用条件环境温度：-60～275℃。
四、条件：

1、当周围空气温度为15～35℃，相对温度不过80%时，补偿导线成品的线芯间和线芯与屏蔽层间的绝缘电阻每10米不小于5MΩ；
2、成品补偿导线经受交流50Hz、500V电压试验1分钟不击穿；
3、热电势允差如表2

五、电缆的型号规格及外径参考如表3：

表3：

型号	线芯材料	线芯型式	标称截面mm2	导体结构根/直径mm	成品电缆外径参考
KC-HFF KCA-HFF KX-HFF NC-HFF NX-HFF EX-HFF JX-HFF TX-HFF	补偿导线合金丝	单股线芯	0.2 0.5 1.0 1.5 2.5	1/0.52 1/0.8 1/1.13 1/1.37 1/1.76	1.6×2.4 2.1×3.2 2.1×3.2 2.7×4.7 3.5×5.9
KC-HFF KCA-HFF KX-HFF NC-HFF NX-HFF EX-HFF JX-HFF TX-HFF	补偿导线合金丝	多股线芯	0.2 0.5 1.0 1.5	7/0.2 7/0.3 7/0.43 7/0.52	1.7×2.6 2.2×3.4 2.9×4.6 3.1×5.2

注：1、屏蔽型补偿导线的外径应加屏蔽层厚度，即再加0.8mm；
2、线芯为多股线芯（R）或带屏蔽（P），其型号应加“R”或“P”或“RP”。

六、交货要求：
1、交货长度为100m或其整数倍，成盘长度应不小于100m,长度计量误差应不过±0.5%；
2、根据双方协议允许长度交货
