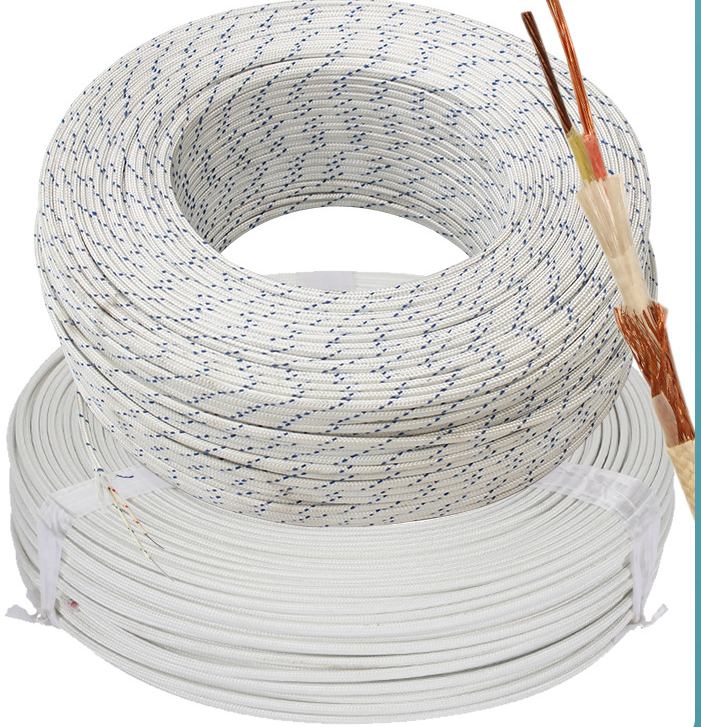

高温补偿导线SC-HF4-2*2.5
- 电 话：18855017299,13637026879
- 邮 箱：823213582@qq.com
产品描述
高温补偿导线SC-HF4-2*2.5是在一定温度范围内 （包括常温）具有与所匹配的热电偶的热电动势值相同的一对或多对带有绝缘层的导线或电缆， 用它们连接热电偶与测量装置， 以补偿它们与热电偶连接处的温度变化所产生的误差， 补偿导线与补偿电缆分为延长型和补偿型两种。
二、高温补偿导线SC-HF4-2*2.5使用条件
1、 工作温度： 耐热用： 耐高温200℃和260℃两种。一般用： 高70℃和105℃两种。
2、 环境温度：氟塑料绝缘和护套线缆：固定敷设-60℃，非固定敷设-20℃。
聚氯乙烯绝缘和护套线缆： 固定敷设-40℃， 非固定敷设-15℃。
3、电缆导体的长期允许工作温度：氟聚合物：不超过200°C。
三、执行标准：
高温补偿导线SC-HF4-2*2.5执行GB/T4989-94及JB/T7495-94
四、详细资料：
绝缘材料：氟塑料绝缘 颜色：正极为红色 负极为绿色导体材质：正极为铜Cu----负极为铜镍0.6 热电
偶分度号S型
屏蔽材料：无
护套材料：氟塑料护套
绝缘电阻: 100MΩ.km
电压试验：1000 V/1min
阻燃性能：符合GB/T18380-2001阻燃标准中A、 B、 C类规定
热电动势及允差：精密级 646±30（±2.5℃）
导线温度：0~100℃
五、仪表专用补偿导线
型号 | 电缆选型表 | ||||
SC-HF4 | 1*2*0.2 | 5*2*2.5 | 10*2*1.5 | 3*3*1.0 | 8*3*0.75 |
SC-HF4 | 1*2*0.3 | 6*2*0.2 | 10*2*2.5 | 3*3*1.5 | 8*3*1.0 |
SC-HF4 | 1*2*0.5 | 6*2*0.3 | 11*2*0.2 | 3*3*2.5 | 8*3*1.5 |
SC-HF4 | 1*2*0.75 | 6*2*0.5 | 11*2*0.3 | 4*3*0.2 | 8*3*2.5 |
SC-HF4 | 1*2*1.0 | 6*2*0.75 | 11*2*0.5 | 4*3*0.3 | 9*3*0.2 |
SC-HF4 | 1*2*1.5 | 6*2*1.0 | 11*2*0.75 | 4*3*0.5 | 9*3*0.3 |
SC-HF4 | 1*2*2.5 | 6*2*1.5 | 11*2*1.0 | 4*3*0.75 | 9*3*0.5 |
SC-HF4 | 2*2*0.2 | 6*2*2.5 | 11*2*1.5 | 4*3*1.0 | 9*3*0.75 |
SC-HF4 | 2*2*0.3 | 7*2*0.2 | 11*2*2.5 | 4*3*1.5 | 9*3*1.0 |
SC-HF4 | 2*2*0.5 | 7*2*0.3 | 12*2*0.2 | 4*3*2.5 | 9*3*1.5 |
