硅胶电缆AGG-20KV-4mm2
硅胶电缆AGG-20KV-4mm2技术参数：额定温度：-60℃∽＋200℃额定电压：10KVDC∽150KVDC导体材料：绞合镀锡铜丝绝缘材料：硅橡
- 电 话：18855017299,13637026879
- 邮 箱：823213582@qq.com
产品描述

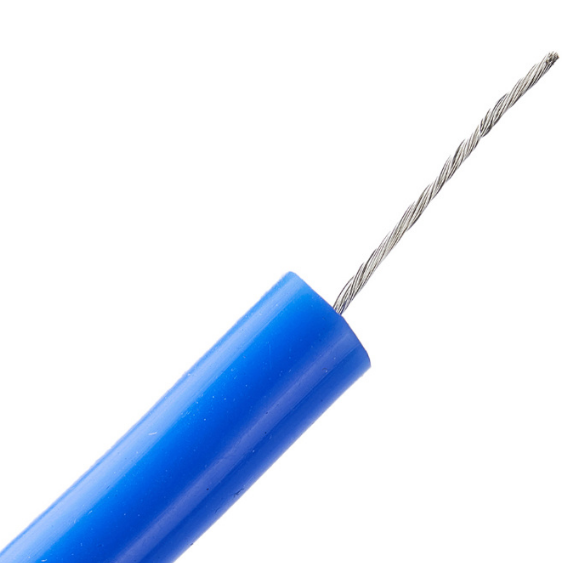

硅胶电缆AGG-20KV-4mm2
技术参数：
- 额定温度：-60℃∽＋200℃
- 额定电压：10KVDC∽150KVDC
- 导体材料：绞合镀锡铜丝
- 绝缘材料：硅橡胶
- 绝缘颜色:红、黄、兰、白、黑、绿、棕、橙、灰等
- 用 途：电子电器及其它器械的高电压导线(如自动化设备)
截面积 (mm²) | 导体结构 （No./mm） | 标 称 外 径(mm) | 20℃时导体直流电阻 （≤Ω/km） | |||
AGG-10KVDC | AGG-20KVDC | AGG-30KVDC | AGG-50KVDC | |||
0.20 | 7/0.20 | 3.00 | 4.20 | 6.60 | 8.60 | 95.0 |
0.35 | 19/0.16 | 3.20 | 4.40 | 6.80 | 8.80 | 53.1 |
0.50 | 16/0.20 | 3.40 | 4.60 | 7.00 | 9.00 | 40.1 |
0.75 | 24/0.20 | 4.00 | 4.80 | 7.20 | 9.20 | 26.7 |
1 | 32/0.20 | 4.20 | 5.40 | 8.20 | 9.70 | 20.0 |
1.5 | 48/0.20 | 4.80 | 5.60 | 8.60 | 10.00 | 13.7 |
2.5 | 49/0.25 | 5.40 | 6.60 | 9.40 | 11.20 | 8.21 |
4 | 56/0.30 | 6.00 | 7.20 | 10.10 | 11.80 | 5.09 |
6 | 84/0.30 | 7.20 | 8.60 | 11.20 | 13.60 | 3.39 |
截面积 (mm²) | 导体结构 （mm) | 标 称 外 径(mm) | 20℃时导体直流电阻 （≤Ω/km） | |||
AGG-80KVDC | AGG-100KVDC | AGG-120KVDC | AGG-150KVDC | |||
4 | 56/0.30 | 15.80 | 18.8 | 21.8 | 25.8 | 5.09 |
6 | 84/0.30 | 16.60 | 19.6 | 22.8 | 26.8 | 3.39 |
10 | 84/0.40 | 18.60 | 21.6 | 24.8 | 28.6 | 1.95 |
备注：可以根据客户需求，订制各种规格及耐压等级的产品。 | ||||||
