产品描述
拖链动力屏蔽电缆TRVVP-4*25
应用范围
拖链动力屏蔽电缆TRVVP-4*25专为需要高度弯折弯曲连续运动应用场合而设计并广泛用于：拖链系统、机器人和移动驱动系统等。特殊PVC护套材料耐磨、防水解、抗菌、阻燃等特性,采用特殊PVC护套材料，可以有效的降低电缆使用成本，经济实用
拖链动力屏蔽电缆TRVVP-4*25技术要求
1、电缆允许弯曲半径：（固定敷设）电缆外径的4倍
（移动安装）当行程＜10米时，弯曲半径为：6.8×D
当行程≥10米时，弯曲半径为：7.5×D
2、额定电压为0.6/1KV
3、电缆长期工作温度：-40 ~ +100℃
4、***大移动速度:
架空速度：10m/s
滑行速度：6m/s
加速度：100m/s
5、弯曲寿命：50次/分钟，＞600万次

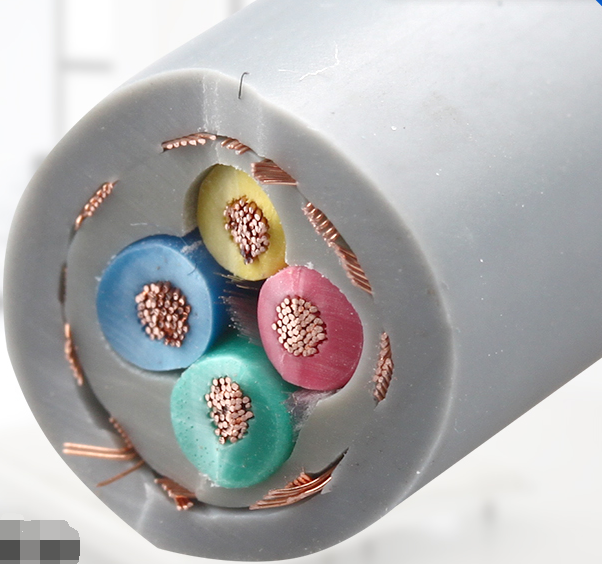

拖链动力屏蔽电缆TRVVP-4*25产品结构
1、导体：采用特细多股柔性无氧铜丝，符合GB/T3956-2008标准中6类导体
2、绝缘：特种高强度PVC绝缘
3、颜色: 黑色线芯或数字标示，（如需黄绿接地线请说明）
4、加强件：特种抗拉加强芯
5、内护套：特种耐磨PVC护套
6、屏蔽层：镀锡铜屏蔽，编织密度大于85%
7、外护套：特种低粘性、耐油、耐磨PVC护套，外护套常规颜色：黑色
产品名称
| 型号 | 名称 |
| TRVVP | PVC护套拖链屏蔽动力电缆 |
型号规格
| 型号 | 额定电压 | 芯数 | 截面 |
| TRVVP | 0.6/1KV | 1~4 | 4~185mm2 |
技术参数
| 型号 | 规格 mm2 | ***大外径 mm | 近似重量 Kg/km | 电缆承受***大拉力 N |
| TRVVP | 1×4 | 7.9 | 87 | 91 |
| TRVVP | 1×6 | 8.8 | 96 | 117 |
| TRVVP | 1×10 | 10.1 | 111 | 164 |
| TRVVP | 1×16 | 11.5 | 127 | 224 |
| TRVVP | 1×25 | 13.3 | 146 | 319 |
| TRVVP | 1×35 | 14.7 | 162 | 411 |
| TRVVP | 1×50 | 16.9 | 186 | 554 |
| TRVVP | 1×70 | 19.6 | 212 | 758 |
| TRVVP | 1×95 | 21.4 | 231 | 958 |
| TRVVP | 1×120 | 23.2 | 251 | 1204 |
| TRVVP | 1×150 | 25.6 | 276 | 1469 |
| TRVVP | 1×185 | 28.2 | 305 | 1765 |
| TRVVP | 4×1.5 | 13.9 | 150 | 203 |
| TRVVP | 4×2.5 | 15.1 | 166 | 250 |
| TRVVP | 4×4 | 16.5 | 182 | 325 |
| TRVVP | 4×6 | 19.4 | 214 | 425 |
| TRVVP | 4×10 | 23.1 | 249 | 622 |
| TRVVP | 4×16 | 26.2 | 282 | 835 |
| TRVVP | 4×25 | 30.5 | 329 | 1206 |
交货长度
1、交货长度100米/圈，计量误差不大于±0.5％
2、根据双方协议，允许任何长度交货
