产品描述

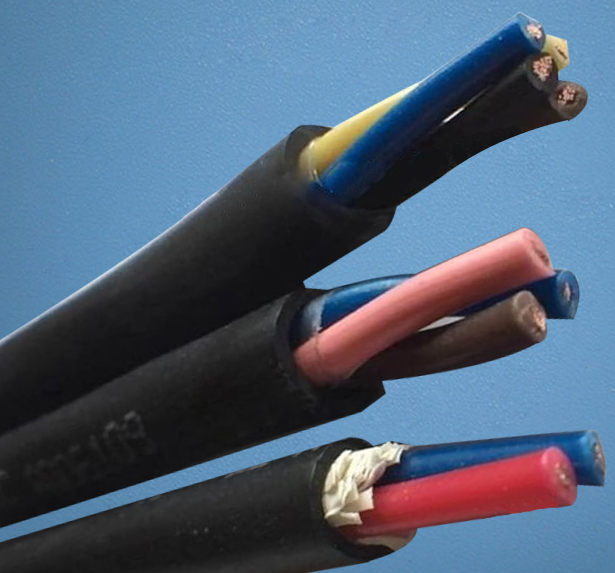

动力拖链电缆TRVV-2*10
应用范围
动力拖链电缆TRVV-2*10专为需要高度弯折弯曲连续运动应用场合而设计并广泛用于：拖链系统、机器人和移动驱动系统等。特殊PVC护套材料耐磨、防水解、抗菌、阻燃等特性,采用特殊PVC护套材料，可以有效的降低电缆使用成本，经济实用
动力拖链电缆TRVV-2*10技术要求
1、电缆允许弯曲半径：（固定敷设）电缆外径的5倍
（移动安装）当行程＜10米时，弯曲半径为：6.8×D
当行程≥10米时，弯曲半径为：7.5×D
2、额定电压为0.6/1KV
3、电缆长期工作温度：-20 ~ +70℃
4、***大移动速度:
架空速度：4m/s
滑行速度：3m/s
加速度：30m/s
5、弯曲寿命：50次/分钟，＞600万次
产品结构
1、导体：采用特细多股柔性无氧铜丝，符合GB/T3956-2008标准中6类导体
2、绝缘：特种高强度PVC绝缘
3、颜色: 黑色线芯或数字标示，（如需黄绿接地线请说明）
4、加强件：特种抗拉加强芯
5、外护套：特种低粘性、耐油、耐磨PVC护套，外护套常规颜色：黑色
产品名称
| 型号 | 名称 |
| TRVV | 特种PVC护套拖链动力电缆 |
型号规格
| 型号 | 额定电压 | 芯数 | 截面 |
| TRVV | 0.6/1KV | 1~4 | 4~185mm2 |
技术参数
| 型号 | 规格 mm2 | ***大外径 mm | 近似重量 Kg/km | 电缆承受***大拉力 N |
| TRVV | 1×4 | 6.7 | 74 | 63 |
| TRVV | 1×6 | 7.6 | 83 | 84 |
| TRVV | 1×10 | 8.9 | 98 | 124 |
| TRVV | 1×16 | 10.3 | 113 | 178 |
| TRVV | 1×25 | 12.1 | 133 | 262 |
| TRVV | 1×35 | 13.5 | 149 | 348 |
| TRVV | 1×50 | 15.7 | 173 | 479 |
| TRVV | 1×70 | 18.4 | 199 | 669 |
| TRVV | 1×95 | 20.2 | 218 | 860 |
| TRVV | 1×120 | 22.0 | 238 | 1073 |
| TRVV | 1×150 | 24.4 | 264 | 1322 |
| TRVV | 1×185 | 27.0 | 292 | 1603 |
| TRVV | 4×1.5 | 11.3 | 122 | 126 |
| TRVV | 4×2.5 | 12.5 | 137 | 165 |
| TRVV | 4×4 | 13.9 | 153 | 229 |
| TRVV | 4×6 | 16.4 | 181 | 313 |
| TRVV | 4×10 | 20.1 | 217 | 488 |
| TRVV | 4×16 | 23.2 | 256 | 682 |
| TRVV | 4×25 | 27.5 | 297 | 1023 |
| TRVV | 4×35 | 32.5 | 345 | 1640 |
交货长度
1、交货长度100米/圈，计量误差不大于±0.5％
2、根据双方协议，允许任何长度交货
