硅橡胶变频电缆BPGG（R）P BPGG（R）P2
一、执行标准
硅橡胶变频电缆BPGG（R）P BPGG（R）P2执行GB/T 19666 阻燃和耐火电线电缆通则。
二、用途
硅橡胶变频电缆BPGG（R）P BPGG（R）P2适用于交流额定电压1kV到3kV变频控制系统中作供电电缆或主回路连接电缆。
阻燃型电力电缆除具有普通变频电缆的特性外，还具有不易着火或着火后延燃仅局限在一定的范围内的特点。
无卤低烟阻燃型电力电缆除具有普通变频电缆、普通阻燃变频电缆的特性外，还具有电缆着火时无卤酸气体释出、发烟少、产生腐蚀气体较少、阻燃性能好等特点。
三、硅橡胶变频电缆BPGG（R）P BPGG（R）P2使用特性
1、交流额定电压（U0/U）kV：0.6/1、1.8/3。
2、硅烷交联聚乙烯绝缘***高工作温度不超过90℃；辐照交联聚乙烯绝缘***高工作温度不超过105℃、125℃、135℃；硅橡胶绝缘180℃。
3、聚氯乙烯、聚烯烃护套电缆***低环境温度：-15℃；硅橡胶护套电缆***低环境温度：-40℃。
4、电缆安装敷设温度应不低于0℃。
5、电缆允许弯曲半径见表1的规定：
表1 电缆允许弯曲半径
项目 | 单芯电缆 | 三芯电缆 | ||
无铠装 | 铠装 | 无铠装 | 铠装 | |
安装时电缆***小弯曲半径 | 20D | 15D | 15D | 12D |
靠近连接盒和终端的电缆***小弯曲半径（但弯曲时要小心控制，如采用成型导板） | 15D | 12D | 12D | 10D |
注：D为电缆外径。 | ||||
四、代号名称和含义
表2 代号名称和含义
型 号 | 代号 | 说明 |
特性 | ZR NH WDZR WDZN | 阻燃：分A、B、C级 耐火：分A、B级 无卤低烟阻燃：分A、B、C级 无卤低烟阻燃耐火：分A、B级 |
导体 | T | 铜（省略） |
绝缘材料 | YJ（F） G | （辐照）交联聚乙烯（XLPE、3 kV级） 硅橡胶 |
屏蔽材料 | P P2 PP2 P1P2 | 铜丝编织屏蔽 铜带（或铜塑复合带）绕包屏蔽 编织屏蔽铜带绕包屏蔽 铜丝疏绕屏蔽铜带绕包屏蔽 |
护套材料 | V G Y | 聚氯乙烯、阻燃聚氯乙烯 硅橡胶 聚乙烯、聚烯烃 |
外护层 （铠装及护套） | 22 32 23 33
| 双钢带铠装聚氯乙烯护套 细钢丝铠装聚氯乙烯护套 双钢带铠装聚烯烃护套 钢丝铠装聚烯烃护套
|
五、产品型号名称
表3产品型号名称
型 号＊ | 名 称 |
BPGG（R）P | 硅橡胶绝缘铜丝编织屏蔽硅橡胶护套变频电机用电力电缆 |
BPGG（R）P2 | 硅橡胶绝缘铜带绕包屏蔽硅橡胶护套变频电机用电力电缆 |
BPGG（R）PP2 | 硅橡胶绝缘铜丝编织屏蔽铜带绕包屏蔽硅橡胶护套变频电机用电力电缆 |
BPGG（R）P1P2 | 硅橡胶绝缘铜丝疏绕屏蔽铜带绕包屏蔽硅橡胶护套变频电机用电力电缆 |
BPGG（R）P22 | 硅橡胶绝缘铜丝编织屏蔽钢带铠装硅橡胶护套变频电机用电力电缆 |
BPGG（R）P32 | 硅橡胶绝缘铜丝编织屏蔽钢丝铠装硅橡胶护套变频电机用电力电缆 |
BPGV（R）P | 硅橡胶绝缘铜丝编织屏蔽聚氯乙烯护套变频电机用电力电缆 |
BPGV（R）P2 | 硅橡胶绝缘铜带绕包屏蔽聚氯乙烯护套变频电机用电力电缆 |
BPGV（R）PP2 | 硅橡胶绝缘铜丝编织屏蔽铜带绕包屏蔽聚氯乙烯护套变频电机用电力电缆 |
BPGV（R）P1P2 | 硅橡胶绝缘铜丝疏绕屏蔽铜带绕包屏蔽聚氯乙烯护套变频电机用电力电缆 |
BPGV（R）P22 | 硅橡胶绝缘铜丝编织屏蔽钢带铠装聚氯乙烯护套变频电机用电力电缆 |
BPGV（R）P32 | 硅橡胶绝缘铜丝编织屏蔽钢丝铠装聚氯乙烯护套变频电机用电力电缆 |
ZR-BPGG（R）P | 硅橡胶绝缘铜丝编织屏蔽硅橡胶护套阻燃变频电机用电力电缆 |
ZR-BPGG（R）P2 | 硅橡胶绝缘铜带绕包屏蔽硅橡胶护套阻燃变频电机用电力电缆 |
ZR-BPGG（R）PP2 | 硅橡胶绝缘铜丝编织屏蔽铜带绕包屏蔽硅橡胶护套阻燃变频电机用电力电缆 |
ZR-BPGG（R）P1P2 | 硅橡胶绝缘铜丝疏绕屏蔽铜带绕包屏蔽硅橡胶护套阻燃变频电机用电力电缆 |
ZR-BPGG（R）P22 | 硅橡胶绝缘铜丝编织屏蔽钢带铠装硅橡胶护套阻燃变频电机用电力电缆 |
ZR-BPGG（R）P32 | 硅橡胶绝缘铜丝编织屏蔽钢丝铠装硅橡胶护套阻燃变频电机用电力电缆 |
ZR-BPGV（R）P | 硅橡胶绝缘铜丝编织屏蔽聚氯乙烯护套阻燃变频电机用电力电缆 |
ZR-BPGV（R）P2 | 硅橡胶绝缘铜带绕包屏蔽聚氯乙烯护套阻燃变频电机用电力电缆 |
ZR-BPGV（R）PP2 | 硅橡胶绝缘铜丝编织屏蔽铜带绕包屏蔽聚氯乙烯护套阻燃变频电机用电力电缆 |
ZR-BPGV（R）P1P2 | 硅橡胶绝缘铜丝疏绕屏蔽铜带绕包屏蔽聚氯乙烯护套阻燃变频电机用电力电缆 |
ZR-BPGV（R）P22 | 硅橡胶绝缘铜丝编织屏蔽钢带铠装聚氯乙烯护套阻燃变频电机用电力电缆 |
ZR-BPGV（R）P32 | 硅橡胶绝缘铜丝编织屏蔽钢丝铠装聚氯乙烯护套阻燃变频电机用电力电缆 |
NH-BPGG（R）P | 硅橡胶绝缘铜丝编织屏蔽硅橡胶护套耐火变频电机用电力电缆 |
NH-BPGG（R）P2 | 硅橡胶绝缘铜带绕包屏蔽硅橡胶护套耐火变频电机用电力电缆 |
NH-BPGG（R）PP2 | 硅橡胶绝缘铜丝编织屏蔽铜带绕包屏蔽硅橡胶护套耐火变频电机用电力电缆 |
NH-BPGG（R）P1P2 | 硅橡胶绝缘铜丝疏绕屏蔽铜带绕包屏蔽硅橡胶护套耐火变频电机用电力电缆 |
NH-BPGG（R）P22 | 硅橡胶绝缘铜丝编织屏蔽钢带铠装硅橡胶护套耐火变频电机用电力电缆 |
NH-BPGG（R）P32 | 硅橡胶绝缘铜丝编织屏蔽钢丝铠装硅橡胶护套耐火变频电机用电力电缆 |
NH-BPGV（R）P | 硅橡胶绝缘铜丝编织屏蔽聚氯乙烯护套耐火变频电机用电力电缆 |
NH-BPGV（R）P2 | 硅橡胶绝缘铜带绕包屏蔽聚氯乙烯护套耐火变频电机用电力电缆 |
NH-BPGV（R）PP2 | 硅橡胶绝缘铜丝编织屏蔽铜带绕包屏蔽聚氯乙烯护套耐火变频电机用电力电缆 |
NH-BPGV（R）P1P2 | 硅橡胶绝缘铜丝疏绕屏蔽铜带绕包屏蔽聚氯乙烯护套耐火变频电机用电力电缆 |
NH-BPGV（R）P22 | 硅橡胶绝缘铜丝编织屏蔽钢带铠装聚氯乙烯护套耐火变频电机用电力电缆 |
NH-BPGV（R）P32 | 硅橡胶绝缘铜丝编织屏蔽钢丝铠装聚氯乙烯护套耐火变频电机用电力电缆 |
注：1、阻燃（ZR）分为成束A、B、C类阻燃，分别表示为ZA、ZB、ZC，一般不注明（ZR）等级则为C类； 2、耐火（NH）分为A、B类耐火，分别表示为NA、NB，一般不注明（NH）等级则为B类。 3、无卤低烟阻燃（WDZR）分为成束A、B、C类阻燃，分别表示为WDZA、WDZB、WDZC，一般不注明（WDZR）等级则为C类； 4、无卤低烟阻燃耐火（WDZN）分为A、B类耐火，分别表示为WDZNA、WDZNB，一般不注明（WDZN）等级则为B类。 5、对于其他一些常用型号按表2的规定进行表示。 | |
六、电缆规格
电缆规格见表4。
表4 电缆规格

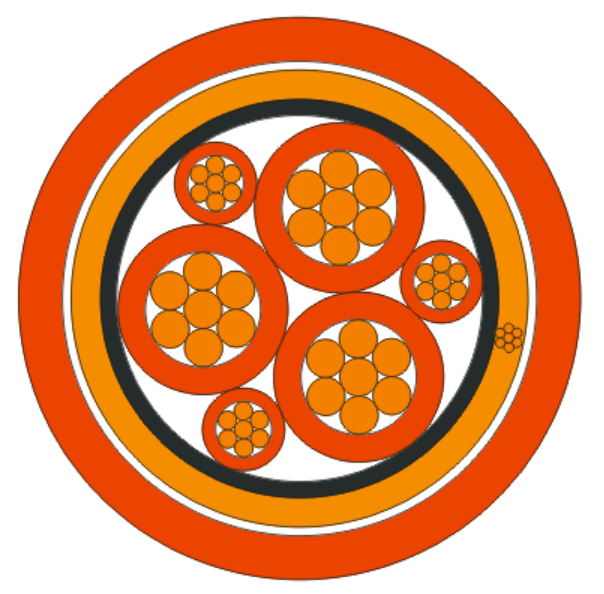

3+3芯 | 3芯 | |||
主线芯标称截面/mm2 | 单根中性线截面/mm2 | 主线芯标称截面/mm2 | 单根中性线截面/mm2 | 主线芯标称截面/mm2 |
4 | 1（0.75） | 50 | 10 | 1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300 |
6 | 1.5（1） | 70 | 10 | |
10 | 2.5（1.5） | 95 | 16 | |
16 | 4（2.5） | 120 | 25 | |
25 | 6（4） | 150 | 25 | |
35 | 6 | / | / | |
注：也可按客户要求生产3+1芯变频电缆。 | ||||
七、绝缘线芯识别
绝缘线芯识别方式采用：色带、颜色、数字等，绝缘线芯识别符合GB/T6995-2008电线电缆识别标志方法的规定。
