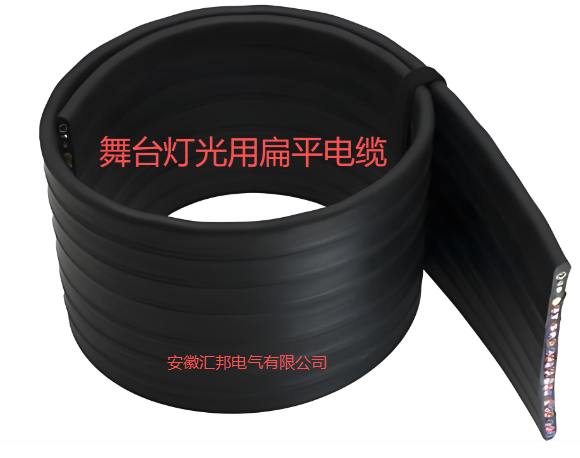

低烟无卤舞台灯光扁平电缆WDZR-SYEEDR
- 电 话：18855017299,13637026879
- 邮 箱：823213582@qq.com
Description
低烟无卤舞台灯光扁平电缆WDZR-SYEEDR适用于电视台演播室、剧院、体育馆等大型场馆中多功能灯具吊杆垂直折叠布线及水平集中布线，放线简便整齐，布线空间简洁美观，可根据顾客要求，与3芯、5芯DMX512信号线、超5类、6类屏蔽网线、光缆任意组合。
低烟无卤舞台灯光扁平电缆WDZR-SYEEDR产品说明
一、适用场景
低烟无卤舞台灯光扁平电缆WDZR-SYEEDR适用设备：人员或贵重物品密集的舞台灯杆、移动舞台机械设备、各类电气装置，用于电能、信号传输；也可用于安装工程、工业自动化、机电成套设备、机床、物流传输系统、生产线等控制系统。
环境适配：
室内：干燥、潮湿环境均可，适配设备频繁移动工况；
室外：可露天敷设，施工时需额外做好防紫外线防护处理。
二、电缆结构
导体：多股束绞细丝导体，符合VDE 0295、IEC 60288第5类导体标准；
绝缘：阻燃低烟无卤混合料，可选90℃耐温低烟无卤混合料；
芯线：芯线区分彩色/编码标识；3芯及以上规格可按需选配黄/绿双色接地线；可根据需求加装信号屏蔽层；
芯线排布方式：一字型、梅花型、组合式三种；
外护套：阻燃低烟无卤混合料，可选90℃耐温低烟无卤混合料；
护套常规颜色：灰色、橙色、黑色，支持客户定制其他颜色。
三、电缆性能特性
工作温度：长期允许工作温度≤70℃；
消防特性：火灾发生时，可降低烟雾产生量，减少腐蚀性有害气体释放；
阻燃标准：阻燃自熄性能满足IEC 60332-1-2规范；
耐火测试：耐火性能符合GB/T 19666-2005标准。
型号
型号 | 全称 | 核心特性 |
ZR-SYFFDR | 铜芯阻燃聚氯乙烯热塑弹性体绝缘护套舞台灯光扁平软电缆 | 普通阻燃型，PVC 绝缘护套，成本适中 |
ZRH-SYFFDR | 铜芯环保低烟阻燃聚氯乙烯热塑弹性体绝缘护套扁平软电缆 | 环保低烟阻燃，燃烧烟雾量更低，适合密闭演播厅 |
WDZR-SYEEDR | 铜芯无卤低烟阻燃聚烯烃热塑弹性体绝缘护套扁平软电缆 | 无卤低烟 A 级阻燃，火灾无卤素有毒烟气，高端剧场 / 广电标配 |
规格
型号 | 额定电压 V（主线芯） | 0.5mm² 芯数 | 0.75mm² 芯数 | 1.0/1.5/2.5/4/6mm² 芯数 |
ZR-SYFFDR | 450/750 | 常规可选 | 常规可选 | 6~25 |
ZRH-SYFFDR | 450/750 | 12~54 | 12~49 | 6~25 |
WDZR-SYEEDR | 450/750 | 常规可选 | 常规可选 | 6~25 |
三、选型芯数匹配建议
- 吊杆灯具数量多、单灯功率小（大量 0.5/0.75 控制线）：优先选 ZRH-SYFFDR，支持***高 54 芯细线布局；
- 常规舞台主灯光供电（1.5~6mm² 主线，6~25 路）：ZR-SYFFDR / WDZR-SYEEDR 均可；
- 消防等级高、密闭演播厅：强制选用 WDZR-SYEEDR，无卤燃烧不释放有毒卤素烟气。
四、补充说明
