防雷接地电缆BV、BVR、RV、YJV

防雷接地电缆分为两个概念，一是防雷，防止因雷击而造成损害；二是静电接地，防止静电产生危害。随着储罐阴极保护应用的日益广泛，其保护效果越来越多的受到人们的关注，防雷接地电缆规范与阴极保护规范的矛盾也越来越突出。

防雷接地电缆完整说明（执行国标 GB50057、GB50343）

一、分类：两种核心防雷接地电缆

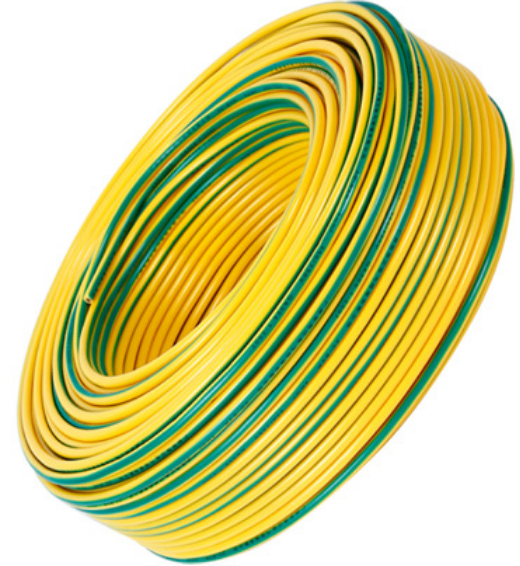

1. 绝缘软接地线（黄绿双色，机房 / 设备引下线）

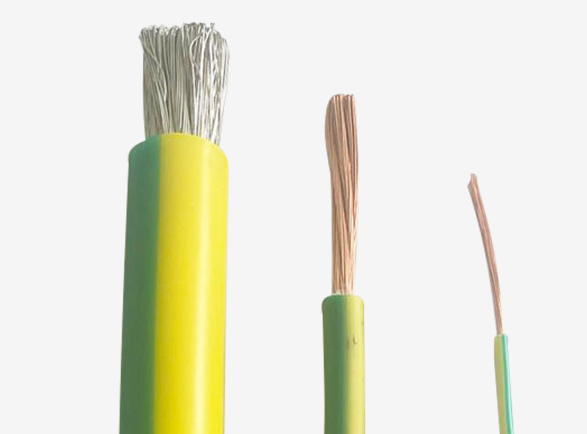

型号：BV、BVR、RV、YJV 黄绿双色铜芯（专用防雷接地线） 外观：绝缘外皮黄 / 绿相间，强制标识地线，禁止单色混用 导体：纯铜多股软丝（BVR/RV 柔性好，适合设备拆装）

国标***小截面要求

1）建筑防雷引下线（明敷电缆）

· 一类 / 二类防雷建筑：≥16mm²铜芯

· 三类普通建筑：≥10mm²铜芯

·  2）机房、监控、弱电、UPS、服务器等电位接地

· 机柜分支地线：≥4～6mm²

· 机柜到总接地汇流排主线：≥16mm²

· 通信基站、光伏逆变器、高压设备：≥25～35mm²

· 3）直击雷专用泄放引下线（大雷电流）：≥50mm²铜绞线 / 铜电缆

2. 裸接地导体（地下地网、屋面避雷带、引下线干线）

多用于室外、埋地、屋面，无绝缘护套：

1. 热镀锌钢材（民用厂房主流）

· 扁钢：40×4mm（水平接地干线）

· 圆钢：Φ10～12mm（避雷带、引下线）

1. 铜包钢绞线（沿海、化工腐蚀区）

· 规格：50mm²、70mm²、95mm² 铜包钢绞线

1. 纯铜绞线（数据中心、精密实验室）

· T2 紫铜绞线 50/70/95/120mm²，导电***优、耐盐雾

铜包钢接地圆线

二、常用防雷接地电缆规格选型表

表格

三、关键性能要求

1. 导体材质严禁用铝：地下潮湿环境极易腐蚀断裂，雷电流无法泄放

2. 绝缘接地线统一黄绿双色，不可用黑、红、蓝单色替代

3. 电缆全程无接头、无空开、无熔断器，断开会丧失防雷保护

4. 连接工艺：

o 软电缆：铜鼻子压接 + 2 颗不锈钢螺栓 + 弹垫防松

o 裸钢 / 铜干线：放热焊接（热熔焊），接头阻抗***低，适合大雷电流

5. 敷设要求：接地线尽量短直，避免长距离绕弯，降低泄放阻抗
