Description
新能源汽车电缆EV-EF EV-SS EV-VV EV-WDYJYJ
用途特点 : 能源汽车电缆EV-EF EV-SS EV-VV EV-WDYJYJ适用于慢速电动汽车充电桩充电桩与电动汽车的之间连接，也可用于便携式充电装置与充电电源之间的连接。
产品详情：电动汽车传导充电系统用电缆
电缆常用型号名称
交流产品型号AC | 直流产品型号
| 名称 |
EV-EF | EVDC-EF | 乙丙橡胶（或类似合成橡胶）绝缘氯丁橡胶（或类似材料）护套电动汽车传导充电系统用电缆
|
EV-E90U | EVDC-E90U | 乙丙橡胶（或类似合成橡胶）绝缘聚氨酯护套电动汽车传导充电系统用电缆
|
EV-WDYJYJ | EVDC-WDYJYJ | 低烟无卤交联聚烯烃绝缘低烟无卤交联聚烯烃护套电动汽车传导充电系统用电缆
|
EV-SS | EVDC-SS | 热塑性弹性体绝缘热塑性弹性体护套电动汽车传导充电系统用电缆
|
EV-VV | EVDC-VV | 聚氯乙烯绝缘聚氯乙烯护套电动汽车传导充电系统用电缆
|
EV-S90U | EVDC-S90U | 热塑性弹性体绝缘聚氨酯护套电动汽车传导充电系统用电缆
|
EV-EFPF | EVDC-EFPF | 乙丙橡胶（或类似合成橡胶）绝缘铜丝编织屏蔽氯丁橡胶（或类似材料）护套电动汽车传导充电系统用电缆
|
EV-E90UPU | EVDC-E90UPU | 乙丙橡胶（或类似合成橡胶）绝缘铜丝编织屏蔽聚氨酯护套电动汽车传导充电系统用电缆
|
EV-WDYJYJPYJ | EVDC-WDYJYJPYJ | 低烟无卤交联聚烯烃绝缘铜丝编织屏蔽低烟无卤交联聚烯烃护套电动汽车传导充电系统用电缆
|
EV-SSPS | EVDC-SSPS | 热塑性弹性体绝缘铜丝编织屏蔽热塑性弹性体护套电动汽车传导充电系统用电缆
|
EV-S90S90PU | EVDC-S90S90PU | 热塑性弹性体绝缘铜丝编织屏蔽聚氨酯护套电动汽车传导充电系统用电缆
|
EV-VVPV | EVDC-VVPV | 聚氯乙烯绝缘聚铜丝编织屏蔽氯乙烯护套电动汽车传导充电系统用电缆
|
能源汽车电缆EV-EF EV-SS EV-VV EV-WDYJYJ电缆特性
额定电压
交流：450/750V
直流：1.0kV
温度范围
推荐使用的环境温度范围：-40℃~+50℃
正常运行时导体温度和短路时（持续5S）导体温度见下表
绝缘材料
| 护套材料 l | 温度℃ | |||
导体允许温度 | 电缆表面
| 安装和敷设 | |||
长期 | 短路 | ||||
高 | 高 | 高 | 低 | ||
E | F | +60 | +200 | +50 | -25 |
S | S | +60 | +200 | +50 | -25 |
S90 | S90 | +90 | +250 | +50 | -40 |
E90 | U | +90 | +250 | +75 | -40 |
S90 | U | +90 | +250 | +75 | -40 |
YJ | YJ | +90 | +250 | +50 | -25 |
V | V | +90 | +250 | +50 | -15 |
电缆的弯曲半径应不小于电缆外径的6倍。

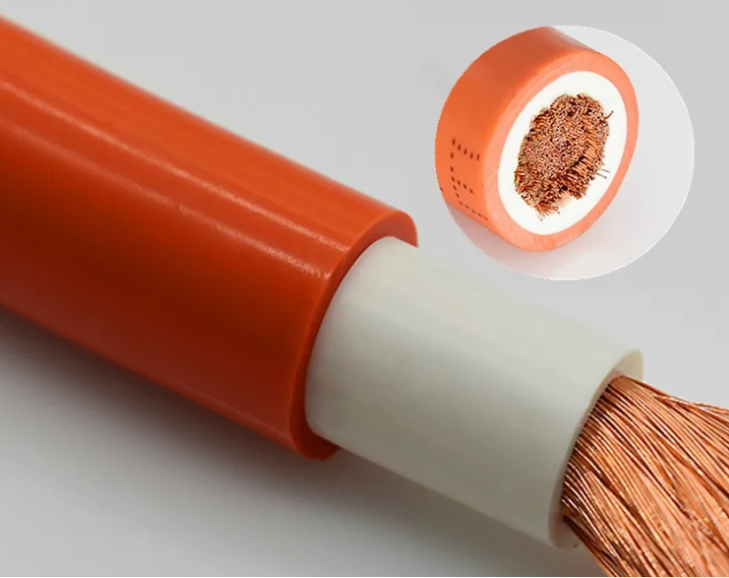

电缆结构
导体：第6类裸铜导体或镀锡铜导体，热固性绝缘材料导体采用镀锡铜导体，热塑性绝缘材料导体可采用裸铜导体。
绝缘：上表中所列的任一种挤包成型的化合物
内护：绝缘或护套材料的任一种
编织：裸圆铜线或镀锡铜线编织层
外护套：上表中所列的任一种挤包成型的化合物
交流充电电缆线芯颜色及功能说明
线芯编号 . | 供电和车辆接口标识 r | 线芯颜色
| 功能
|
1 | L | 棕 | 交流电源 |
2 | N | 蓝 | 中线 |
3 | PE | 黄/绿 | 保护接地 |
4 | CP | 红 | 控制确认 |
5 | CC | 白 | 充电连接确认 |
6 | NC1 | 黑 | 备用扩展 |
7 | NC2 | 黑或棕 | 备用扩展 |
