低烟无卤安装电线WDZ-RYJ-105 WDZ-BYJYJ-105
- 电 话：18855017299,13637026879
- 邮 箱：823213582@qq.com
Description

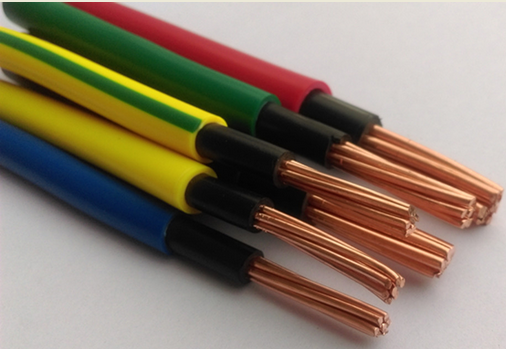

低烟无卤安装电线WDZ-RYJ-105 WDZ-BYJYJ-105
一、执行标准
低烟无卤安装电线WDZ-RYJ-105 WDZ-BYJYJ-105执行JB∕T 10491 额定电压450/750V及以下交联聚烯烃绝缘电线和电缆
二、用途
低烟无卤安装电线WDZ-RYJ-105 WDZ-BYJYJ-105适用于额定电压U0/U为450/750V及以下有耐热要求的固定布线和电力、电子设备内部连接用铜导体交联聚烯烃绝缘电线和电缆。
三、使用特性
1、交流额定电压（U0/U）：450/750V和300/500V；
2、长期允许工作温度：一般为105℃、125℃及150℃ 。
3、电缆安装敷设温度应不低于0℃。
4、电缆允许弯曲半径：
当电缆外径≤25mm时，电缆允许弯曲半径不小于4倍电缆外径；
当电缆外径＞25mm时，电缆允许弯曲半径不小于6倍电缆外径。
四、代号名称和含义
表1 代号名称和含义
型 号 | 代号 | 说明 |
阻燃耐火特性 | Z W D NH WDZN | 阻燃 无卤 低烟 耐火 无卤低烟阻燃耐火 |
用途 | B R | 固定布线用电缆(电线) 连接用软电缆(电线) |
导体 | T (A) (B) | 铜导体(省略) 第1种实心铜导体(省略) 第2种绞合铜导体(7股绞合) |
绝缘材料 | YJ | 交联聚烯烃 |
护套材料 | YJ | 交联聚烯烃 |
结构特征 | —— B | 圆形(省略) 扁形 |
耐热特性 | 105 125 150 | 正常运行时导体***高运行温度为105℃； 正常运行时导体***高运行温度为125℃； 正常运行时导体***高运行温度为150℃； |
五、产品型号名称
表2 产品型号名称
型号 | 名 称 | 执行标准 |
Z-BYJ-105 | 耐热105℃阻燃交联聚烯烃绝缘电缆 | JB∕T 10491 |
WDZ-BYJ-105 | 耐热105℃无卤低烟阻燃交联聚烯烃绝缘电缆 | |
Z-RYJ-105 | 耐热105℃阻燃交联聚烯烃绝缘软电缆 | |
WDZ-RYJ-105 | 耐热105℃无卤低烟阻燃交联聚烯烃绝缘软电缆 | |
WDZ-BYJYJ-105 | 耐热105℃无卤低烟阻燃交联聚烯烃绝缘和护套电缆 | |
Z-RYJYJ-105 | 耐热105℃阻燃交联聚烯烃绝缘和护套软电缆 | |
WDZ-RYJYJ-105 | 耐热105℃无卤低烟阻燃交联聚烯烃绝缘和护套软电缆 | |
Z-BYJ-125 | 耐热125℃阻燃交联聚烯烃绝缘电缆 | |
WDZ-BYJ-125 | 耐热125℃无卤低烟阻燃交联聚烯烃绝缘电缆 | |
Z-RYJ-125 | 耐热125℃阻燃交联聚烯烃绝缘软电缆 | |
WDZ-RYJ-125 | 耐热125℃无卤低烟阻燃交联聚烯烃绝缘软电缆 | |
WDZ-BYJYJ-125 | 耐热125℃无卤低烟阻燃交联聚烯烃绝缘和护套电缆 | |
Z-RYJYJ-125 | 耐热125℃阻燃交联聚烯烃绝缘和护套软电缆 | |
WDZ-RYJYJ-125 | 耐热125℃无卤低烟阻燃交联聚烯烃绝缘和护套软电缆 | |
Z-BYJ-150 | 耐热150℃阻燃交联聚烯烃绝缘电缆 | |
WDZ-BYJ-150 | 耐热150℃无卤低烟阻燃交联聚烯烃绝缘电缆 | |
Z-RYJ-150 | 耐热150℃阻燃交联聚烯烃绝缘软电缆 | |
WDZ-RYJ-150 | 耐热150℃无卤低烟阻燃交联聚烯烃绝缘软电缆 | |
WDZ-BYJYJ-150 | 耐热150℃无卤低烟阻燃交联聚烯烃绝缘和护套电缆 | |
Z-RYJYJ-150 | 耐热150℃阻燃交联聚烯烃绝缘和护套软电缆 | |
WDZ-RYJYJ-150 | 耐热150℃无卤低烟阻燃交联聚烯烃绝缘和护套软电缆 |
注：1、对于其他一些常用型号按表1的规定进行表示。
2、阻燃型电缆在型号前加ZR-：阻燃（ZR）分为成束C、D类阻燃，分别表示为ZC、ZD，一般不注明（ZR）等级则为D类；
3、无卤低烟阻燃型电缆在型号前加WDZR-：分为成束C、D类阻燃，分别表示为WDZC、WDZD，一般不注明（WDZR）等级则为D类；
4、耐火型电缆在型号前加NH-：分为A、B类耐火，分别表示为NA、NB，一般不注明（NH）等级则为B类；
5、无卤低烟阻燃耐火型电缆在型号前加WDZN-：分为A、B类耐火，分别表示为WDZA、WDZB，一般不注明（WDZN）等级则为B类
