耐热用安装电线AF AFR一、执行标准耐热用安装电线AF AFR执行JB/T 8734额定电压450/750V及以下聚氯乙稀绝缘电缆电线和软线二、用途耐热用安装电线AF AFR适用于交流额定电压U0

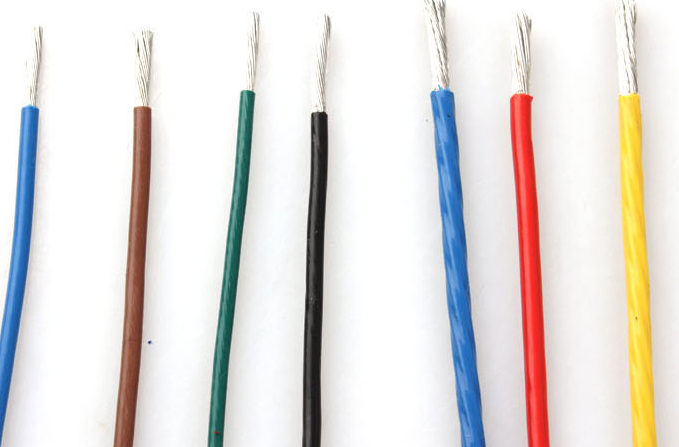

耐热用安装电线AF AFR

一、执行标准

二、用途

三、使用特性

1、交流额定电压（U0/U）：300/300V；

2、长期允许工作温度：AF型电线电缆的长期允许工作温度不应超过200℃ ，AV-90、AVR-90型电线电缆的长期允许工作温度不应超过90℃ ，其他型号电线电缆的长期允许工作温度不应超过70℃。

3、电缆安装敷设温度应不低于0℃。

4、电缆允许弯曲半径：

当电缆外径≤25mm时，电缆允许弯曲半径不小于4倍电缆外径；
当电缆外径＞25mm时，电缆允许弯曲半径不小于6倍电缆外径。

四、代号名称和含义

表1 代号名称和含义

型号	代号	说明
特性	ZR NH	阻燃：分C、D级耐火：分A、B级
用途	A	安装用电线
导体	T R	铜导体(省略) 第5种软铜导体
绝缘材料	V F	聚氯乙烯绝缘氟塑料绝缘
护套材料	V F	聚氯乙烯护套氟塑料护套
结构特征	—— B S	圆形（省略）；扁形绞型
耐热特性	70 90	正常运行时导体*高运行温度为70℃（省略）；正常运行时导体*高运行温度为90℃；

五、产品型号名称

表2 产品型号名称

注：1、对于其他一些常用型号按表1的规定进行表示。

2、阻燃型电缆在型号前加ZR-：阻燃（ZR）分为成束C、D类阻燃，分别表示为ZC、ZD，一般不注明（ZR）等级则为D类；

3、耐火型电缆在型号前加NH-：耐火（NH）分为A、B类耐火，分别表示为NA、NB，一般不注明（NH）等级则为B类；

六、电缆规格

表3 电缆规格

七、绝缘线芯识别

绝缘线芯采用颜色或数字识别，具体识别方式符合JB/T 8734的规定，也可按客户要求生产。
